Microscopes de la série Nanophoton
Rencontrez la famille RAMAN
La famille RAMAN combine optique de précision et balayage galvanométrique pour répondre à vos besoins de recherche, que vous exploriez l'échelle nanométrique point par point ou analysiez des wafers entiers par imagerie de zone.

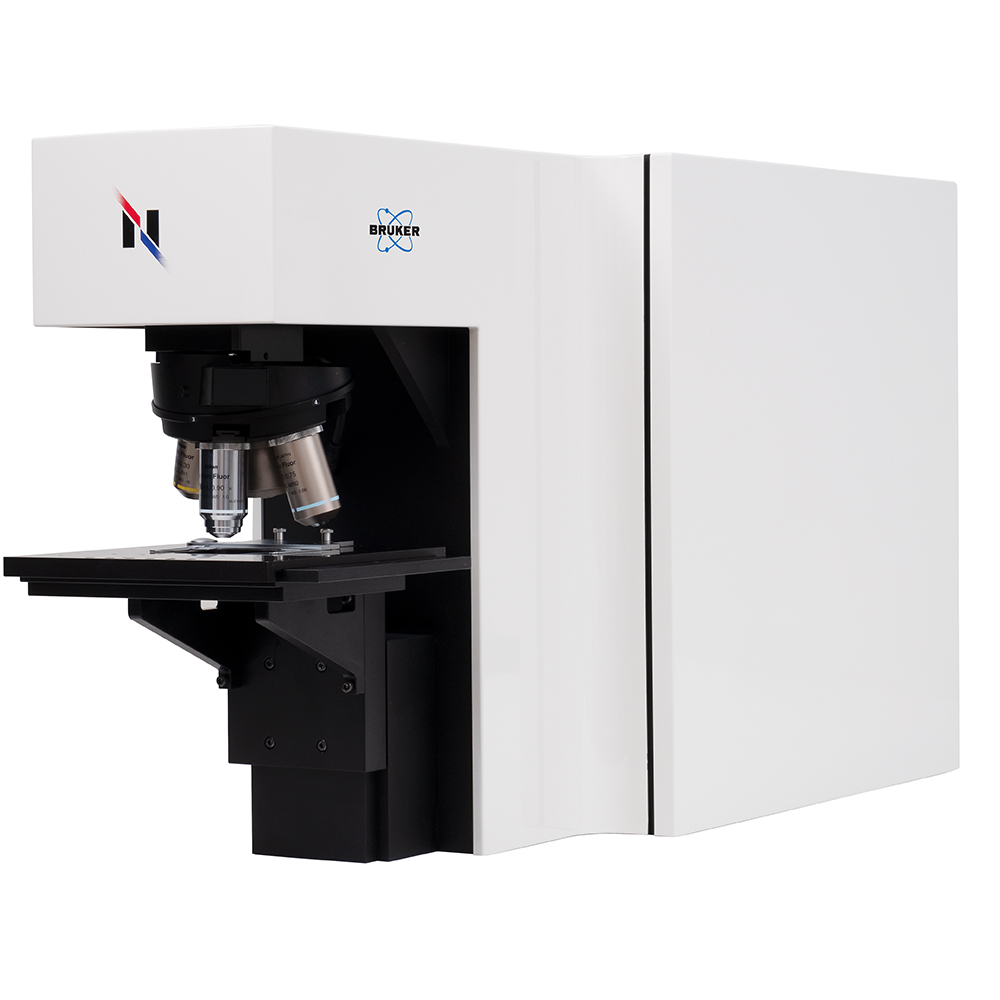

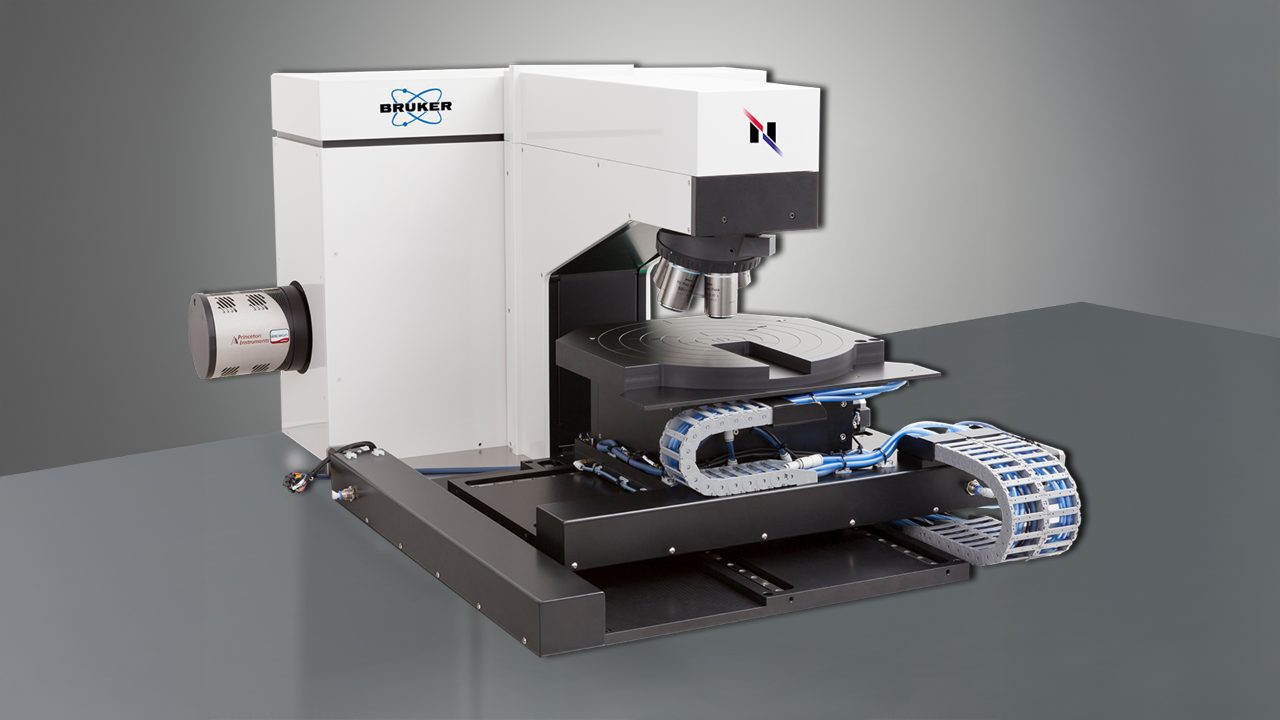

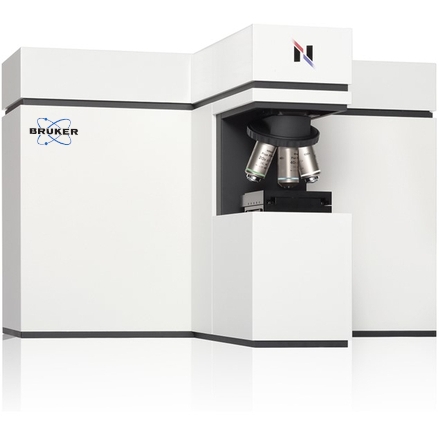

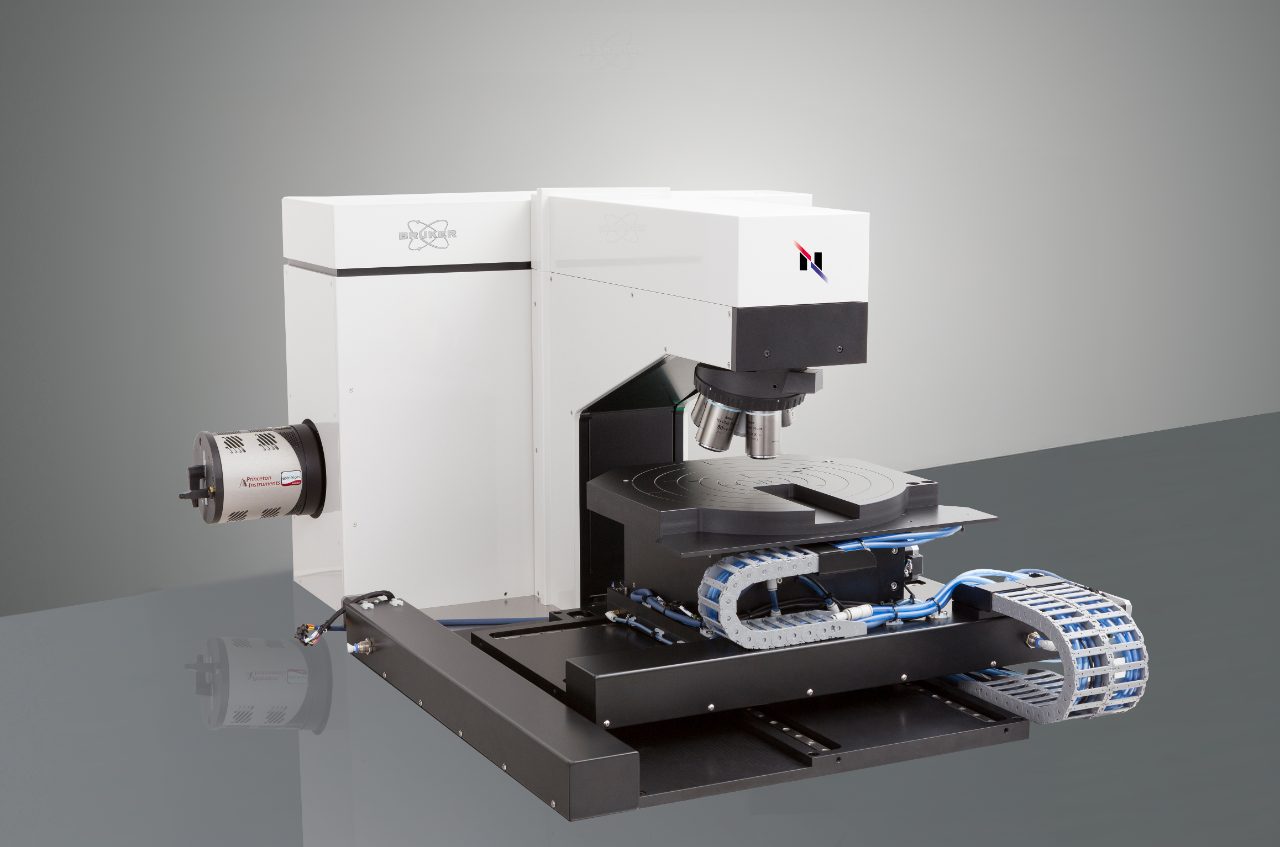

Découvrez les atouts uniques de RAMANtouch, RAMANwalk et RAMANdrive. Trois instruments. Une technologie révolutionnaire.
Le moteur de la vitesse du nanophoton : le balayage galvanométrique
Le balayage galvanométrique redéfinit l'interaction des microscopes Raman avec les échantillons. Plus rapides, plus stables et plus polyvalents que les systèmes à table motorisée, les systèmes Nanophoton combinent les deux méthodes pour un résultat optimal.

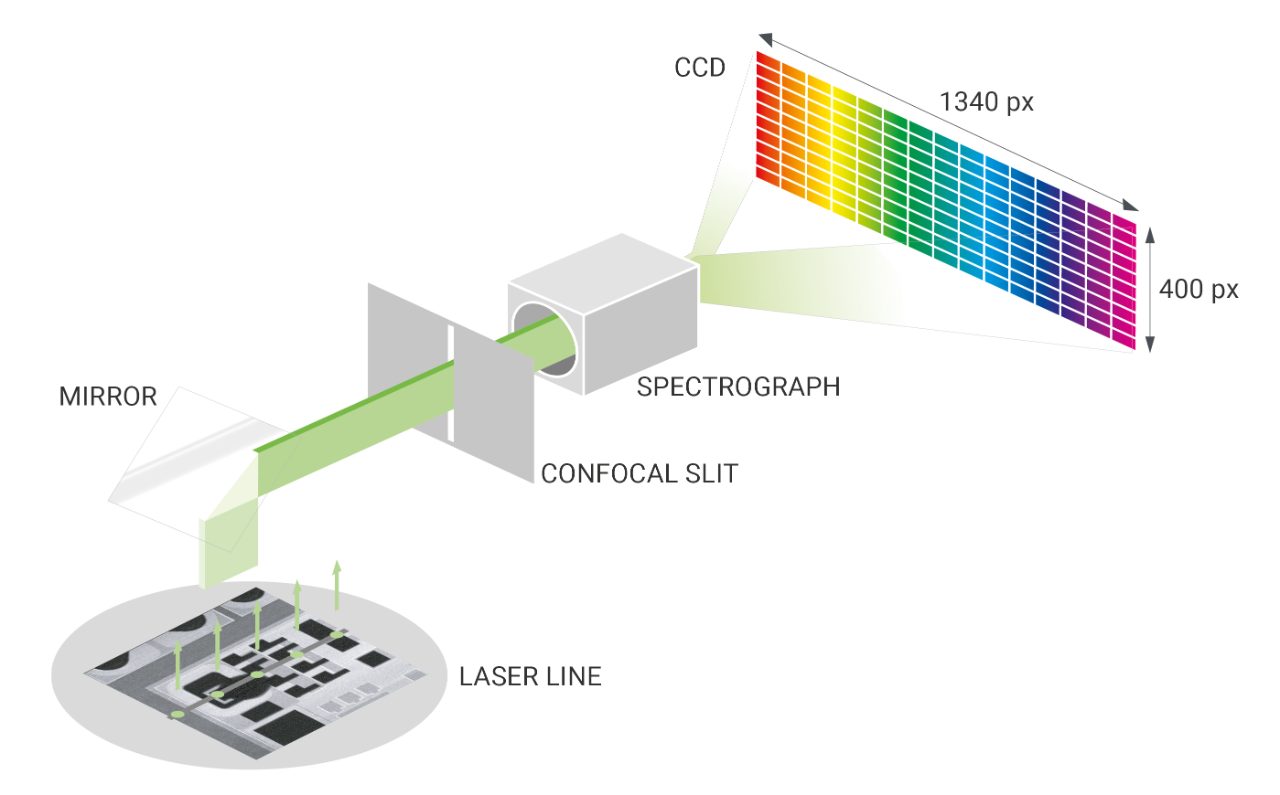

Dans les systèmes Nanophoton, un miroir galvanométrique dirige avec précision un faisceau laser linéaire sur l'échantillon. Cette ligne laser excite des signaux Raman sur toute la section transversale de l'échantillon en un seul passage.
La lumière Raman émise traverse une fente confocale, qui assure le filtrage spatial et le sectionnement optique, puis pénètre dans un spectrographe qui disperse la lumière par longueur d'onde. Le signal dispersé est capturé par un détecteur CCD doté d'une matrice de pixels 2D.
La numérisation Galvo est plus rapide.
Le balayage galvanométrique utilise des miroirs ultra-réactifs, contrôlés par des actionneurs électromagnétiques, pour orienter le faisceau laser avec précision. Plutôt que de déplacer l'ensemble de la table/platine, le laser est dirigé optiquement à grande vitesse sur la surface de l'échantillon, sans contact physique ni inertie.
Imaginez un projecteur balayant une scène pour suivre les acteurs, avec fluidité et précision. Imaginez maintenant déplacer l'ensemble de la scène sous une lumière fixe. Les avantages deviennent immédiatement évidents.
Nanophoton le combine avec le déplacement de la table motorisée.
Les systèmes Raman traditionnels reposent sur un déplacement de la table, où l'échantillon est déplacé pas à pas sous un faisceau laser fixe. Cette méthode mécanique introduit des retards, des vibrations potentielles et limite la flexibilité de l'imagerie.
Comme les systèmes Nanophoton combinent galvanomètre et déplacement de la table motorisé, vous bénéficiez du meilleur des deux : un mouvement rapide du faisceau optique pour capturer beaucoup plus rapidement les détails fins du champ de vision, et un mouvement de la table pour les grandes surfaces.
Il existe trois modes laser différents.
Dans les microscopes Raman Nanophotons, les miroirs galvanométriques contrôlent le trajet du laser sur les axes X et Y, permettant :
- Mode Point
Spectres focalisés à des positions précises - Mode ligne
Balayages linéaires à haut débit sur l'échantillon - Mode AreaFlashTM
Capturez de grandes zones en une seule exposition
| Balayge Galvanométrique | Balayage standard avec une table motorisée | |
| Vitesse | Mouvement laser à l'échelle de la milliseconde | Positionnement mécanique lent |
| Vibration / Dérive | Aucun (pas de déplacement d'échantillon) | Vibration potentielle et dérive |
| Mode de mesure | Point, Ligne, Aire | Point, 3D |
| Précision | Positionnement laser à l'échellee Sub-micrométrique | Limitation de la mécanique de la table |
| Flexibilité | Combiné avec le déplacement de la table si besoin | Uniquement la table motorisée sur la plupart des systèmes |
