Nanophoton 系列显微镜

Nanophoton 系列拉曼显微镜基于振镜扫描技术。从快速线成像到智能点扫描成像,每种方式均能提供高速、高分辨率的仪器性能 —— 专为追求超越传统样品台移动成像技术的研究人员设计。

认识 RAMANfamily 系列

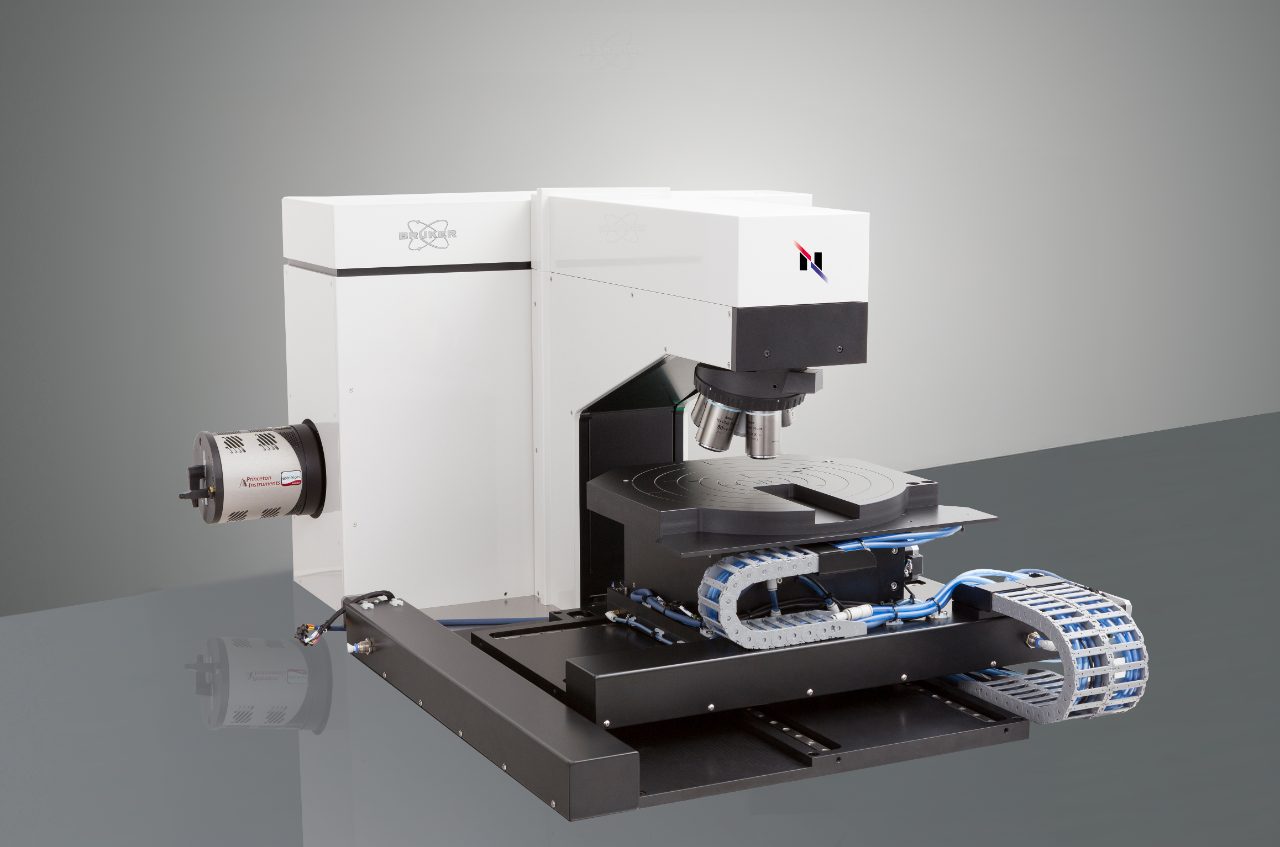

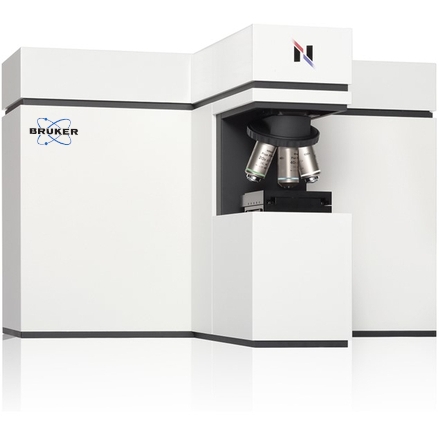

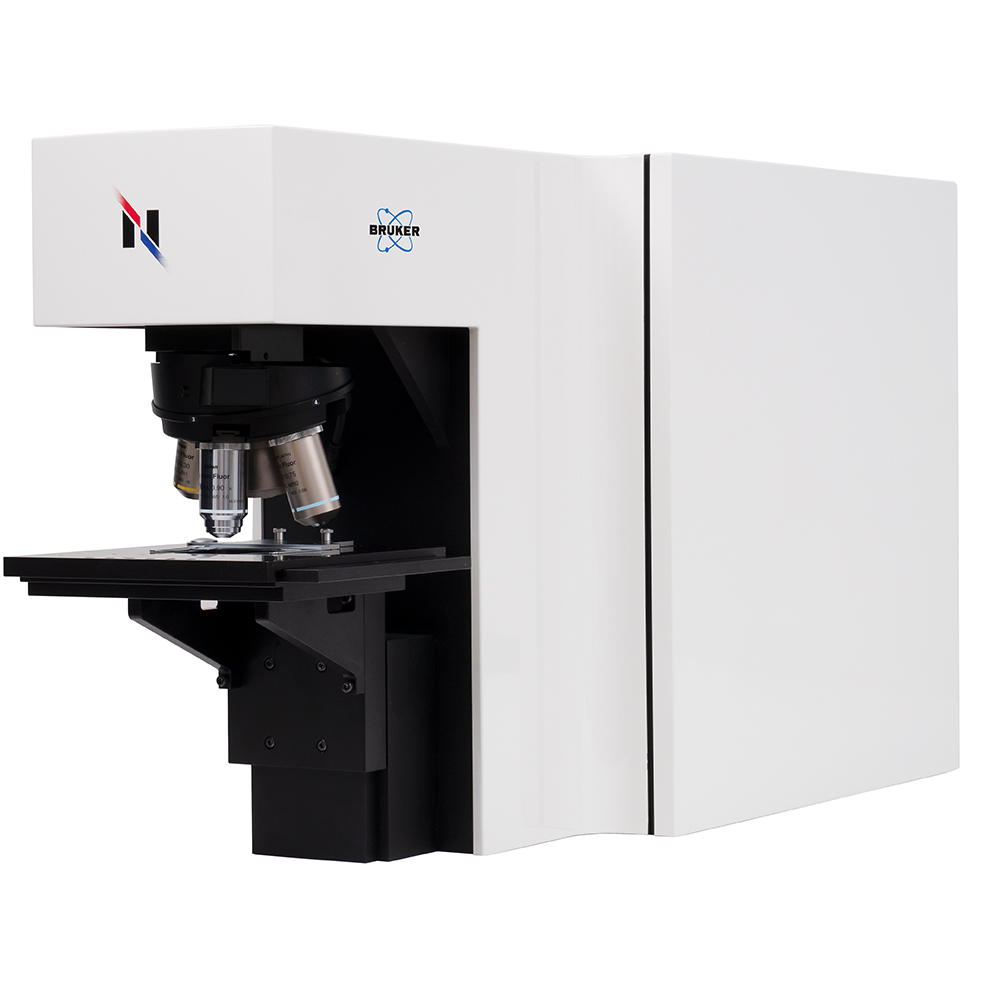

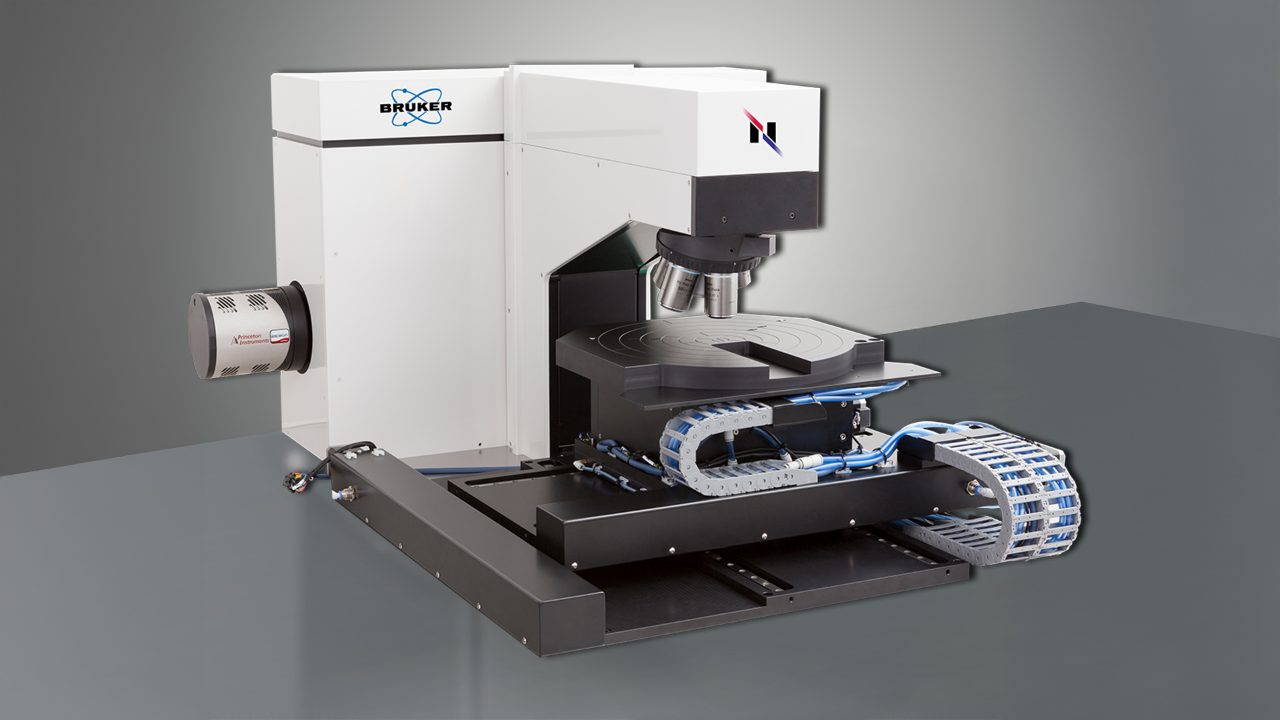

RAMANfamily 系列将精密光学系统与振镜扫描技术相结合,可精准匹配各类研究需求 —— 无论您是逐点探索纳米尺度,还是通过大面积成像分析整片晶圆。深入了解 RAMANtouch、RAMANwalk 和 RAMANdrive 的独特优势:三款仪器。一项革新性技术。

Nanophoton 速度背后的引擎:振镜扫描技术

振镜扫描重新定义了拉曼显微镜与样品的交互方式。相比载物台或工作台的移动方式,振镜扫描更快、更稳定且用途更广,而 Nanophoton 系统将两种方式相结合,兼具二者的优势。

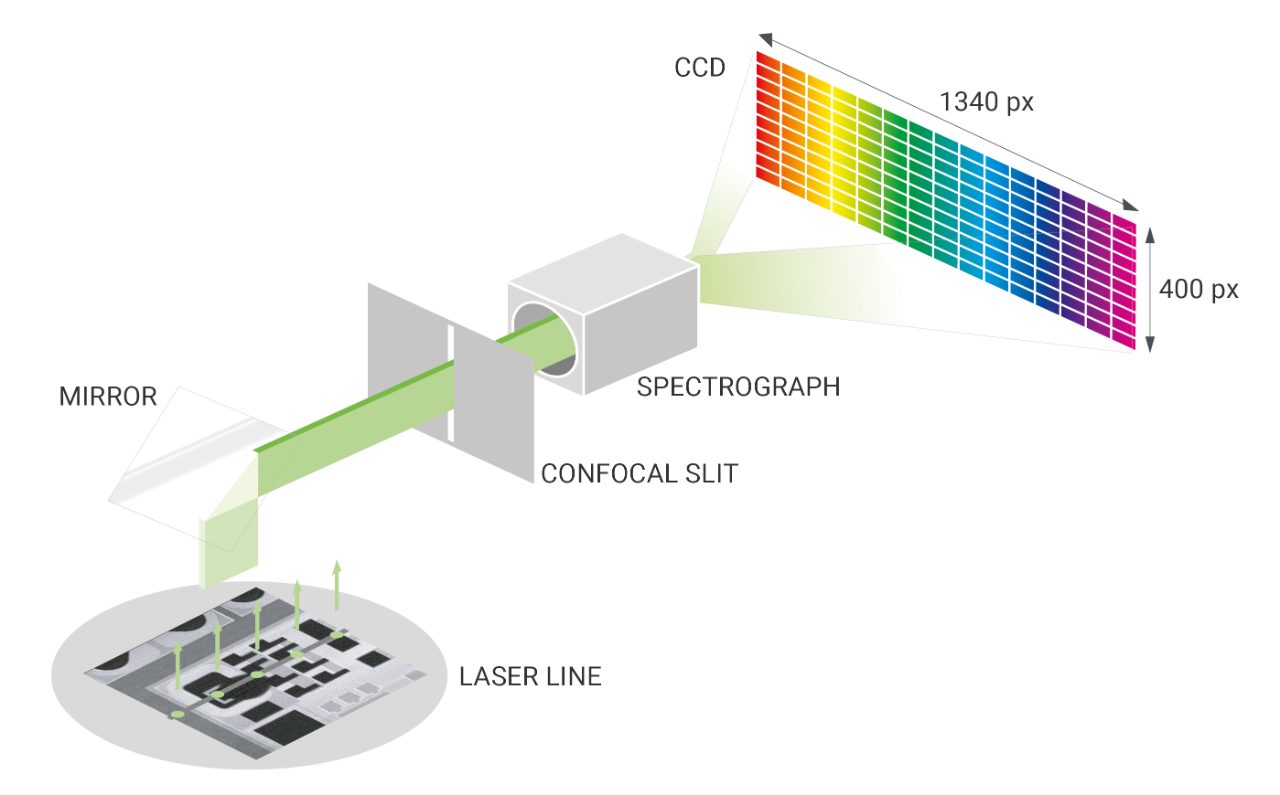

在 Nanophoton 系统中,振镜可精准控制线激光束在样品表面扫描。该激光线能在单次扫描中激发样品整个横截面的拉曼信号。

发射的拉曼光穿过共聚焦狭缝(共聚焦狭缝可实现空间滤波和光学切片),随后进入光谱仪,光谱仪按波长进行分光。分光后的信号由二维像素阵列CCD 检测器捕获。

振镜扫描速度更快。

振镜扫描采用由电磁驱动器控制超灵敏镜面,实现激光束的精准导向。无需移动整个工作台 / 载物台,激光通过光学方式高速扫描样品表面,无需物理接触,不存在惯性影响。

试想一下,聚光灯扫过舞台追随演员的场景 ——优雅且精准。再试想一下,将整个舞台置于一盏固定光源下。瞬间,优势显而易见。

Nanophoton 将振镜扫描与样品台扫描相结合。

传统拉曼系统依赖样品台台扫描,即样品在固定激光束下逐步移动。这种机械方式会产生延迟,可能引发振动且限制成像的灵活性。

而 Nanophoton 系统结合了振镜扫描与电动台扫描,因此能兼具二者的优势:快速的光束移动能够更快地捕捉视场中的细节,样品台移动则适用于大面积扫描。

振镜扫描有三种不同的激光模式。

在 Nanophoton 拉曼显微镜中,振镜控制激光在 X 轴和 Y 轴的路径,可实现:



  • 点模式:在精确点位获取聚焦光谱
  • 线模式:对样品进行高通量线扫描
  • AreaFlash™模式:单次曝光捕获大面积区域
  Galvanometer Scanning Traditional Table Scanning
Speed Millisecond-level laser movement Slower mechanical positioning
Vibration / Drift None (no sample movement) Potential vibration and drift
Scan Modes Point, Line, Area Point, 3D
Precision Sub-micron laser positioning Limited by stage mechanics
Flexibility Combines with stage scanning when needed Stage-only in most systems
Demonstration of Laser Line Mode for Raman Imaging.
Demonstration of Laser Line Mode for Raman Imaging.
