NANOMECHANICAL TEST INSTRUMENT

Hysitron IntraSpect 360

X선 현미경 및 싱크로트론 빔라인에 대한 In-situ 기계특성
정량적 기계적 특성화

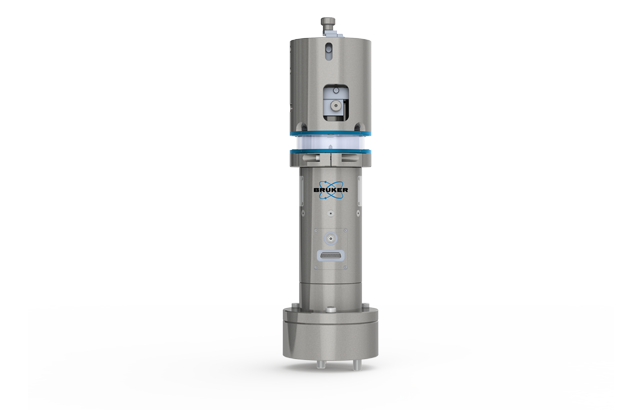

Hysitron IntraSpect 360

브루커의 Hysitron IntraSpect 360은 X-Ray 현미경(XRM) 및 빔라인에 정량적 기계적 특성을 제공합니다. 이 독특한 시스템은 들여쓰기, 압축, 피로 및 굽힘과 같은 다양한 기계적 테스트를 수행하는 데 사용할 수 있으며, 이는 호스트 현미경의 2D 또는 3D 이미지와 상관 관계가 될 수 있습니다.

실적
트리보스캔을 갖춘 고급 제어 모듈
자동화된 데이터 분석을 통해 정밀하고 피드백 제어나노기계식 테스트를 보장합니다.

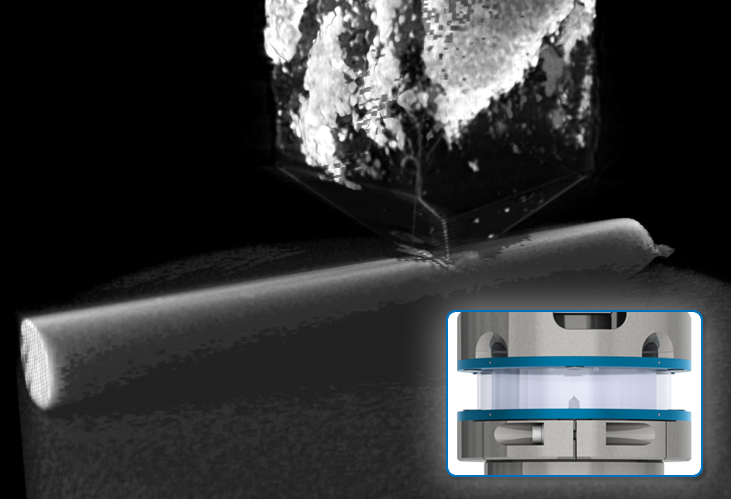

360° 엑스레이
투명 보기 창
골절과 고장 의 발병을 포함하여 물질 변형의 방해받지 않는 이미징 및 간소화 된 μCT 연구를 제공합니다.
독점적인
3플레이트 정전용량 트랜스듀서 기술
섬유 매트릭스 인터페이스에서의 균열 전파 또는 용접 조인트 내의 보이드 거동과 같은 재료 고장에 대한 4D 연구 중에 타의 추종을 불허하는 수준의 안정성을 제공합니다.
하중 또는 변위 제어

테스트 모드

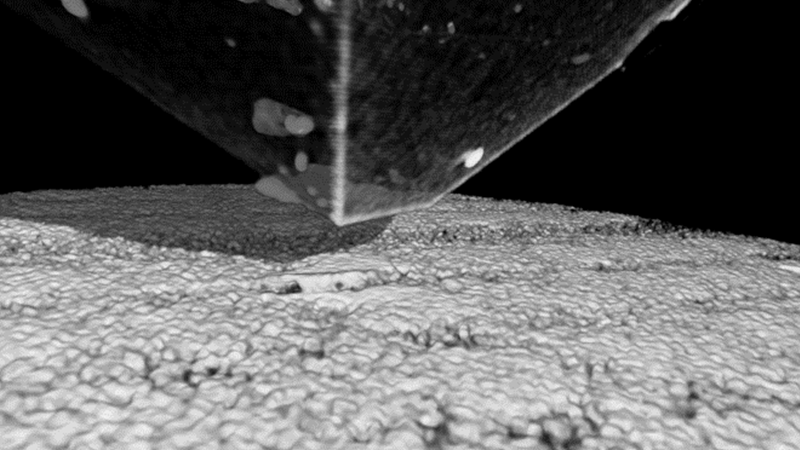

나노 들여쓰기

압축

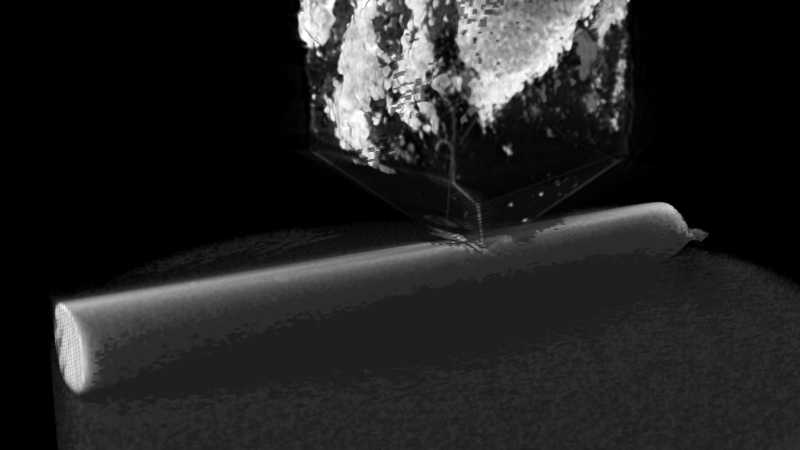

구 부리

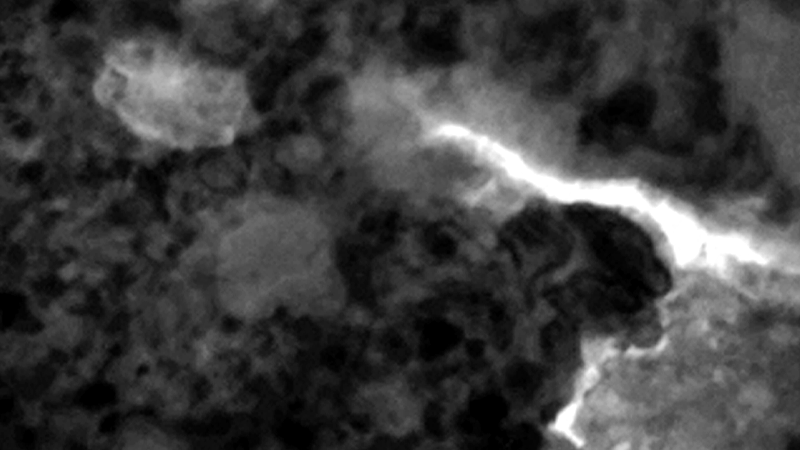

피로

최대의 역량을 위한 최첨단 기술

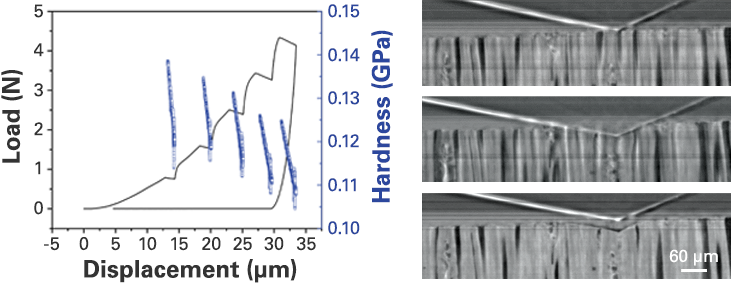

남부 노란색 소나무의 내 피성 검사에서 얻은 하중 변위 데이터와 테스트 중에 획득한 일련의 2D 이미지 조각입니다. 하중은 횡단 평면에 정상적으로 적용되었으며 종방향 평면에서 변형이 관찰되었습니다.

Hysitron IntraSpect 360은 독점적인 3플레이트 정전용량 트랜스듀서 기술과 결합된 독특한 압전 로드 셀을 활용합니다. 이 배열은 초저소음 바닥을 유지하면서 사용 가능한 변위 범위가 크게 증가합니다. 이 독점적 인 설계는 샘플과 접촉하면서 비교할 수없는 안정성을 제공하는 매우 적은 열 생성을 초래합니다. 이는 데이터 수집이 길 수 있는 컴퓨터 단층 촬영 연구(μCT)를 위한 이미징 프로세스 중에 매우 중요합니다. 브루커의 기준 주파수 보정 기술과 함께 168시간 동안 테스트가 안정적으로 수행되었습니다. 이 시스템에는 정밀하고 피드백 제어나노 기계식 테스트 및 자동화된 데이터 분석을 위한 브루커의 Performech 고급 제어 모듈과 TriboScan 소프트웨어도 포함되어 있습니다.

궁극의 성능을 위한 독자적인 디자인

IntraSpect 360은 방해받지 않는 이미징을 위한 원활한 X-Ray 투명 보기 창과 골절 및 고장 발생을 포함한 물질 변형에 대한 간소화된 μCT 연구를 특징으로 합니다. 최대 10N의 최대 힘과 80μm의 변위를 갖춘 이 시스템은 복합재, 세라믹, 금속, 천연 또는 생물학적 재료와 같은 다양한 재료로 내부 변형 공정을 특성화하기 위한 다목적 선택입니다. Bruker의 업계 최고의 트랜스듀서 기술은 섬유 매트릭스 인터페이스에서의 균열 전파 또는 용접 조인트 내의 보이드 거동과 같은 재료 고장에 대한 4D 연구 중에 타의 추종을 불허하는 수준의 안정성을 제공합니다.
