纳米级红外光谱

纳米红外光谱(nanoIR)升级

升级您的nanoIR平台,拓展测量能力

轻敲模式AFM-IR

<10纳米空间分辨率化学成像

轻敲模式AFM-IR是布鲁克公司的专利技术,也是其最新的AFM-IR功能。它能够实现优于10纳米的空间分辨率的化学成像,同时具备单分子层测量灵敏度,还拓展了nanoIR技术在更广泛样品类型中的应用范围。轻敲模式AFM-IR继承了nanoIR技术的易用性,可轻松、快速地实现卓越的测量分辨率。

该模式适用于nanoIR2/2-s和nanoIR1平台。

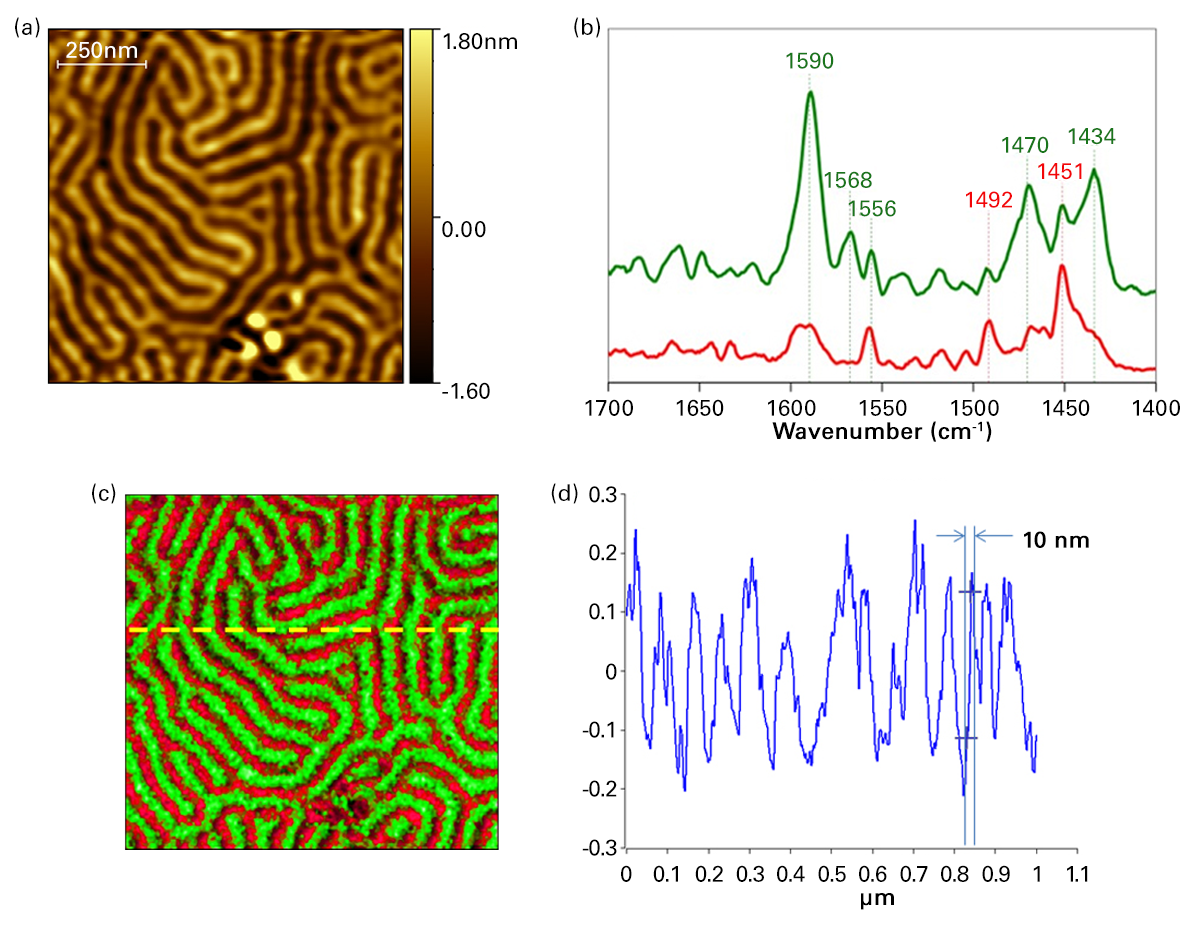

通过轻敲式AFM-IR对PS-P₂VP嵌段共聚物样品进行化学表征。(a)轻敲模式AFM形貌图像;(b)轻敲模式AFM-IR光谱清晰地识别出每个化学成分;(c)轻敲模式AFM-IR叠加图像,突出显示两种成分(PS@1492和P₂VP@1588);(d)剖面轮廓突出显示可实现的空间分辨率,10 nm。样品由 University of Bordeaux的Gilles Pecastaings和Antoine Segolene博士提供。

FASTspectra OPO 中红外激光器

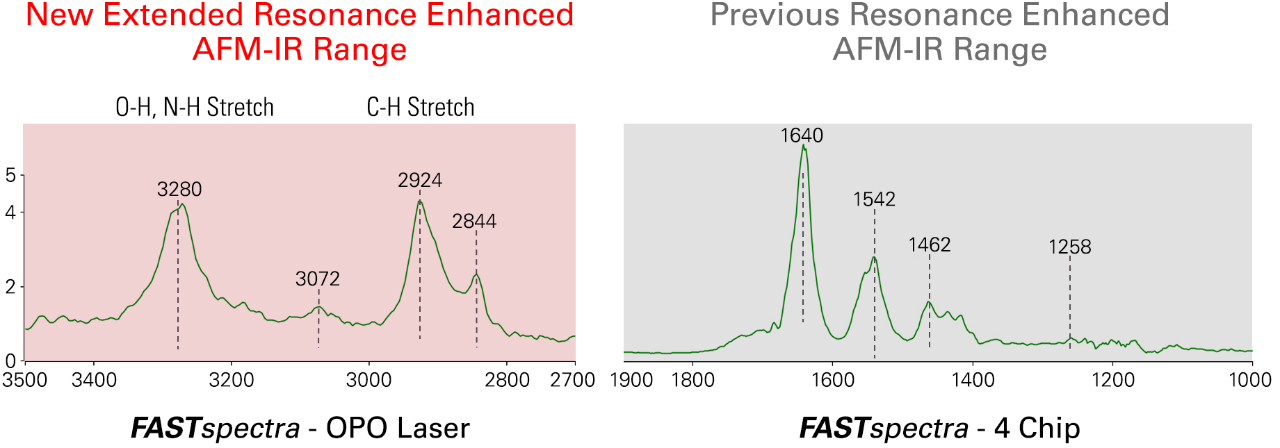

使用新的FASTspectra OPO和FASTspectra QCL激光器测量的尼龙12(Nylon 12)的nanoIR光谱。重要的C-H伸缩振动、N-H伸缩振动和O-H都提供了丰富可解释的数据。

新高脉冲速率OPO激光器扩展了共振增强AFM-IR的波数范围,覆盖2700-3600 cm⁻¹,扩展了对众多样品重要光谱区域的表征能力。

新的OPO激光器还整合了FASTspectra™技术,这项技术可在数秒内进行高速红外光谱测量,缩短数据获取时间,使对样品的分析更加深入。FASTspectra OPO激光器补充了标准FASTspectra QCL激光器(950-1900 cm⁻¹)的波数覆盖范围。

该技术可用于nanoIR3和nanoIR3-s、nanoIR2/2-s以及nanoIR1平台。

偏振控制

允许用户通过改变红外光的输入偏振状态来研究分子取向,并在特定波长下研究相关的纳米红外光谱和/或化学成像的变化,从而实现纳米级空间分辨率的分子取向研究。

该功能可在nanoIR3nanoIR3-s、nanoIR2/2-s以及nanoIR1平台上使用。

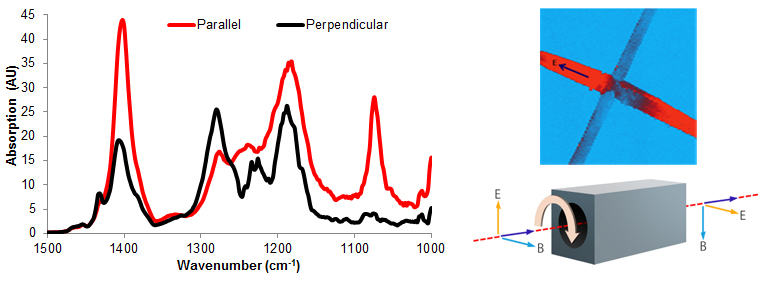

(左)在两种不同红外偏振状态下,电纺PVDF纤维的AFM-IR光谱;(右)在偏振下(偏振方向由箭头所示),交叉的PVDF纤维在1404 cm⁻¹处的红外吸收成像。

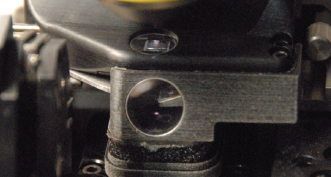

环境控制

在封闭环境中提供湿度控制。湿度控制范围为15%至80%,非冷凝状态。

可在nanoIR3nanoIR3-s平台上使用。

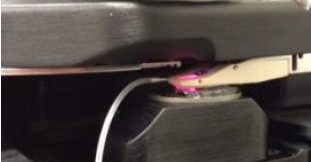

液体成像配件

液体成像配件。如需对已安装系统进行升级,请联系Bruker公司。

该配件可在nanoIR3nanoIR3-s、nanoIR2/2-s以及nanoIR1平台上使用。

样品加热/制冷配件

提供4°C至80°C的范围内的加热和制冷功能。当与单独的环境密封罩配合使用时,可实现-20°C至80°C的工作范围。

可在nanoIR3nanoIR3-s平台上使用。

洛伦兹接触共振模式(LCR)

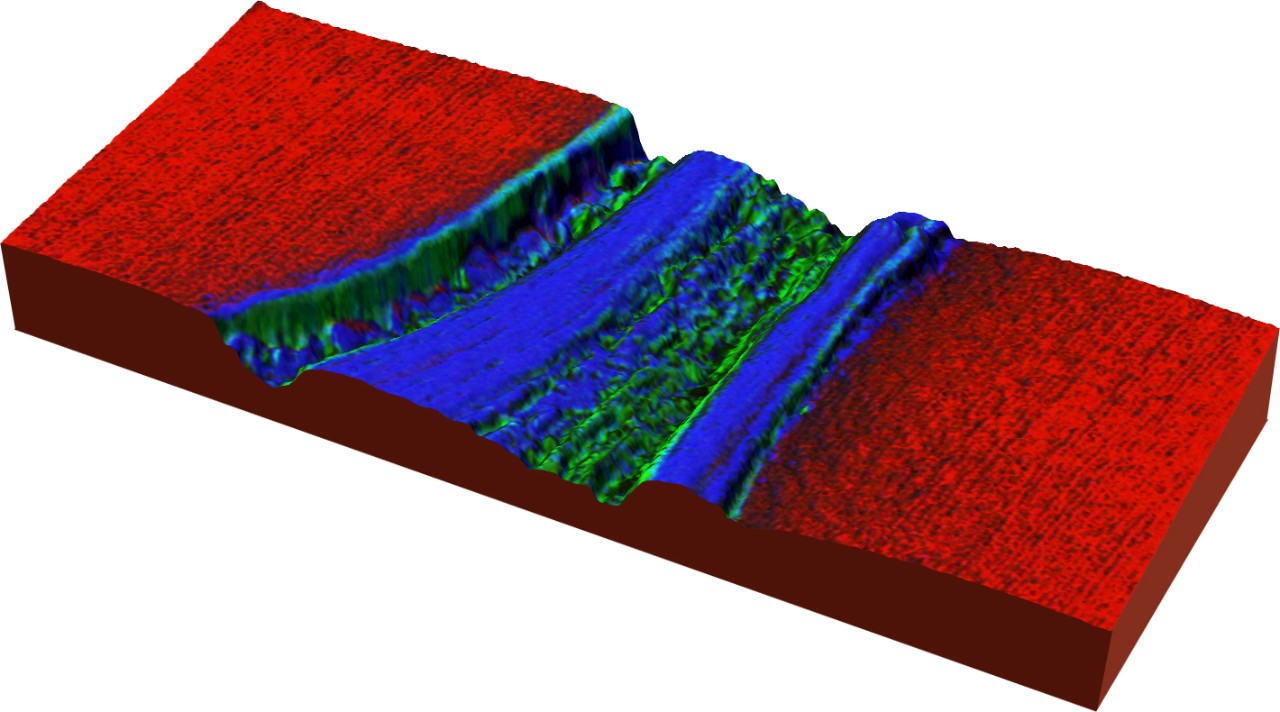

叠加在三个不同接触共振频率的LCR振幅数据的LCR复合图像。所选的共振频率显示构成样品的木质素和纤维素的不同比例。

洛伦兹接触共振(LCR)成像模式进一步增强了原子力显微镜(AFM)和nanoIR系统的功能。LCR能够在一系列温度范围内进行快速、高通量的纳米力学测量,识别关键样品测量对比度,并允许对探针进行精确定位,以便后续进行具有纳米级分辨率的化学或热分析。

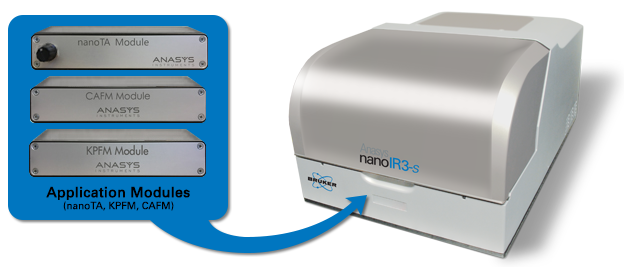

应用模块

作为nanoIR3和nanoIR3-s系统的插件模块提供升级,并提供与纳米级热分析、导电原子力显微镜和开尔文探针力显微镜功能关联的纳米级成像。



激光切换器

允许用户在同时配备OPO和QCL激光源等多种光源的系统上软件切换各类激光源。

可在nanoIR3nanoIR3-s平台上使用。

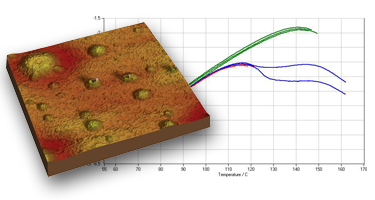

纳米热分析

用户能够选择原子力显微镜(AFM)图像上的任意一点(或一系列点),以获取局部的转变温度,即玻璃化转变温度(Tg)和熔点(Tm)。通过转变温度显微镜模式(TTM),可以在样品表面对转变温度进行成像,并可对样品表面相对热导率或相对温度变化进行成像(SThM)。该功能适用于所有Anasys nanoIR系统,并可作为第三方原子力显微镜的附加功能。

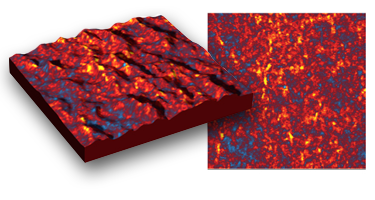

导电原子力显微镜(CAFM)

允许用户同时获得样品表面的形貌和电流成像。可在nanoIR3nanoIR3-s、nanoIR2/2-s以及nanoIR1平台上使用。

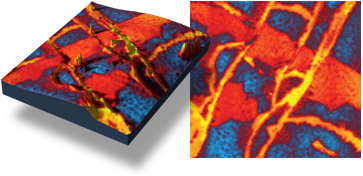

开尔文探针力显微镜 (KPFM)

获取表面电势测量数据。可在nanoIR3nanoIR3-s、nanoIR2/2-s以及nanoIR1平台上使用。
