나노 스케일 적외선 분광법

나노IR 업그레이드

나노IR 플랫폼 업그레이드 및 측정 기능 확장

AFM-IR 을 탭

<10 nm 공간 해상도 화학 이미징

특허받은 새로운 태핑 AFM-IR 모드는 단층 측정 감도와 함께 화학 이미징을 위한 10nm 공간 해상도를 제공하고 나노IR의 기능을 더 넓은 범위의 샘플로 확장하는 흥미진진한 새로운 기능입니다. AFM-IR을 탭하면 나노IR 기술의 사용 편의성을 유지하므로 최적의 측정 해상도가 쉽고 빠르게 수행됩니다.

나노IR2/2-s 및 나노IR1 플랫폼에서 사용할 수 있습니다.

더 알아보세요

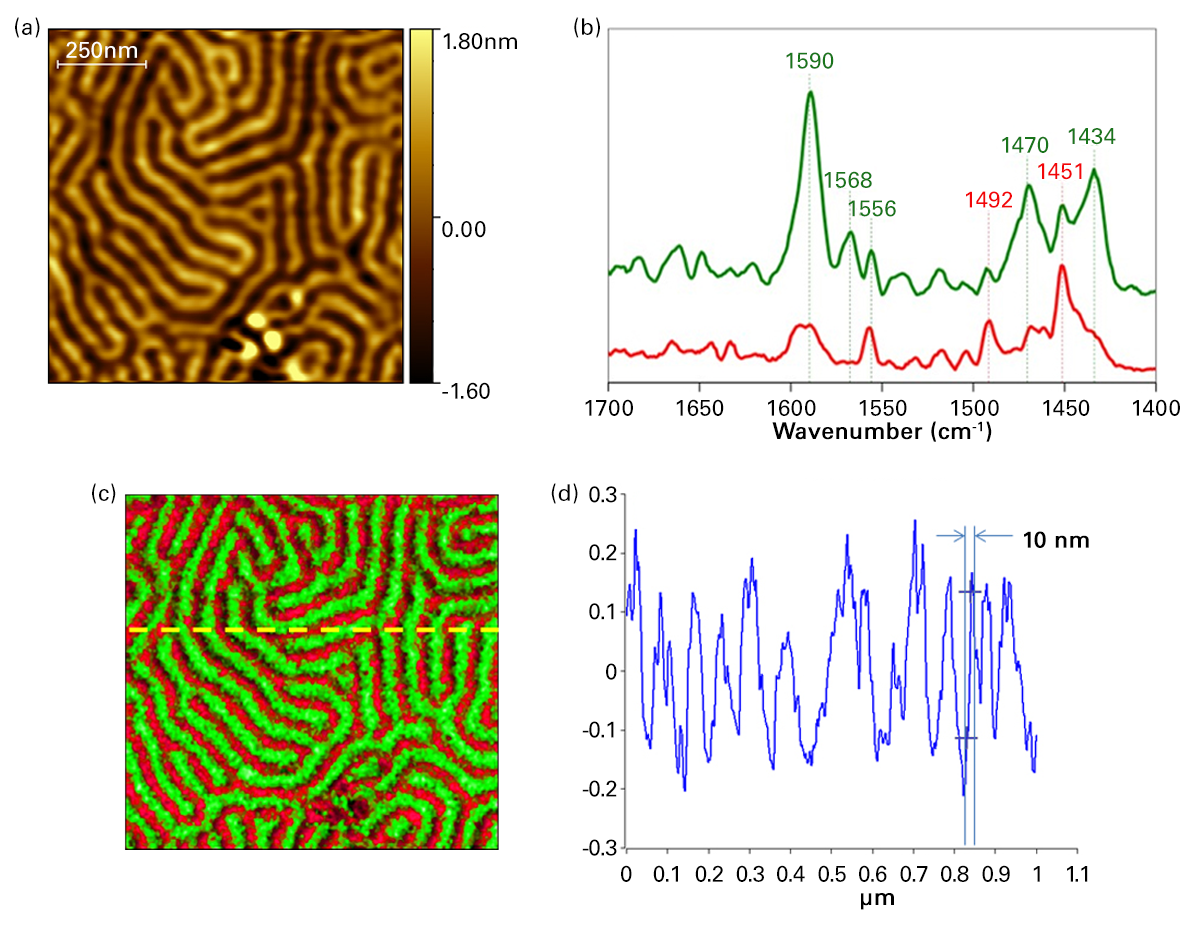

AFM-IR을 탭하여 PS-P₂VP 블록 공동 폴리머 샘플의 화학적 특성화. (a) AFM 높이 이미지를 탭; (b) 각 화학 성분을 명확하게 식별하는 AFM-IR 스펙트럼을 두드리는; (c) 두 구성 요소(PS@ 1492 및 P₂VP@ 1588을 강조 표시하는 AFM-IR 오버레이 이미지를 탭); (d) 달성 가능한 공간 해상도, 10 nm를 강조 하는 프로파일 단면. 보르도 대학의 길레스 페카스타잉스 박사와 앙토안 세골렌 박사의 샘플 제공.

FASTspectra OPO 미드 IR 레이저

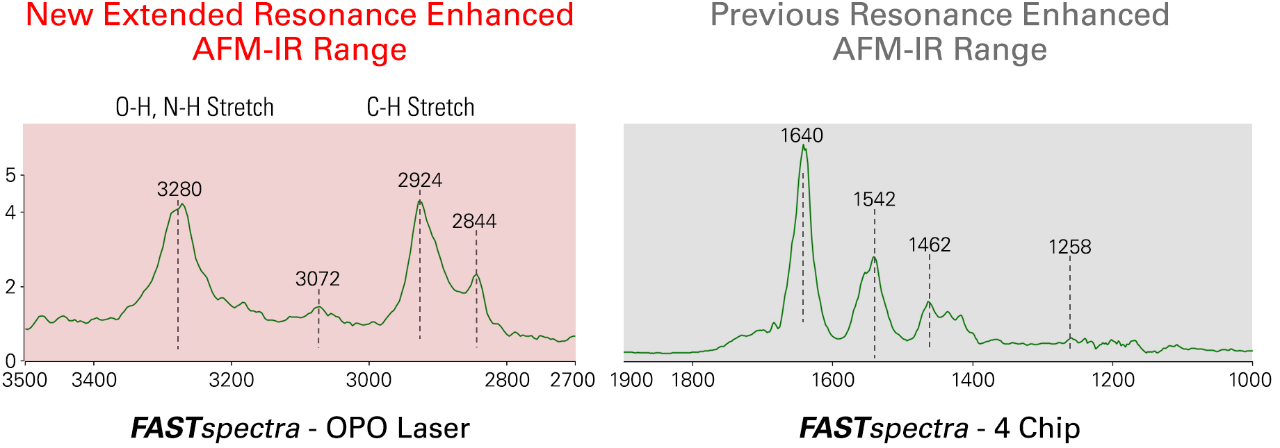

나일론 12 나노IR 스펙트럼은 새로운 FASTspectra OPO와 FASTspectra QCL 레이저로 측정. 이제 중요한 C-H 스트레치, N-H 스트레치 및 OH 영역이 풍부한 해석 가능한 데이터로 활성화됩니다.

새로운 고펄스속도 OPO 레이저는 공명 강화 AFM-IR의 파장 범위를 확장하여 2700~3600cm⁻¹ 파수를 커버하여 다양한 샘플의 중요한 분광 영역으로 기능을 확장합니다.

새로운 OPO 레이저는 또한 FASTspectra™, 초 초고속 IR 스펙트럼 측정을 제공하는 독점 기술을 통합하여 데이터에 대한 시간을 개선하고 샘플을 보다 자세하게 이해할 수 있게 합니다. FASTspectra OPO 레이저에서 범위를 제공 하는 표준 FASTspectra QCL 레이저 옵션 칭찬
950-1900cm⁻¹.

나노IR3 및 나노IR3-s,nanoIR2/2-s 및 nanoIR1 플랫폼에서 사용할 수 있습니다.

편광 제어

사용자가 특정 파수에서 나노 스케일 IR 스펙트럼 및 /또는 화학 지도의 관련 변화를 연구하면서 IR 빛의 입력 편광을 변경하여 나노 스케일 공간 해상도로 분자 방향을 연구 할 수 있습니다.

나노IR3 및 나노IR3-s,nanoIR2/2-s 및 nanoIR1 플랫폼에서 사용할 수 있습니다.

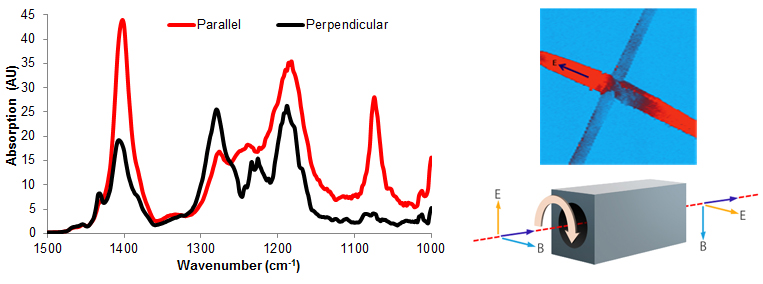

(왼쪽) 두 개의 서로 다른 IR 편광 하에서 전기 스펀 PVDF 섬유에 대한 AFM-IR 스펙트럼; (오른쪽) 편광 조명(화살표로 표시된 편광 방향)에서 교차된 PVDF 섬유의 1404cm⁻¹에서 IR 흡수 영상.

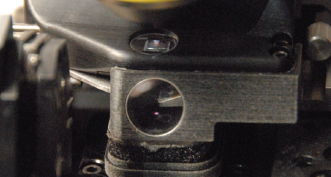

환경 인클로저

밀폐된 환경에서 습도 제어를 제공합니다. 습도 제어는 4%에서 95%로, 응축이 없습니다. 나노IR3 및 나노IR3-s에서사용할 수 있습니다.

Environmental Control Accessories

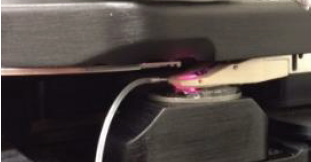

유체 이미징 액세서리

유체 이미징용 액세서리. 설치된 시스템으로 업그레이드하려면 브루커에 문의하십시오. 나노IR3 및 나노IR3-s,nanoIR2/2-s 및 nanoIR1 플랫폼에서 사용할 수 있습니다.

샘플 히터/쿨러 시스템

4°C ~ 80°C의 실용적인 범위에서 가열 및 냉각을 제공합니다. 별도의 환경 인클로저와 함께 사용하면 -20°C ~ 80°C의 작동 범위를 사용할 수 있습니다. 나노IR3 및 나노IR3-s에서사용할 수 있습니다.

로렌츠 연락처 공명 모드

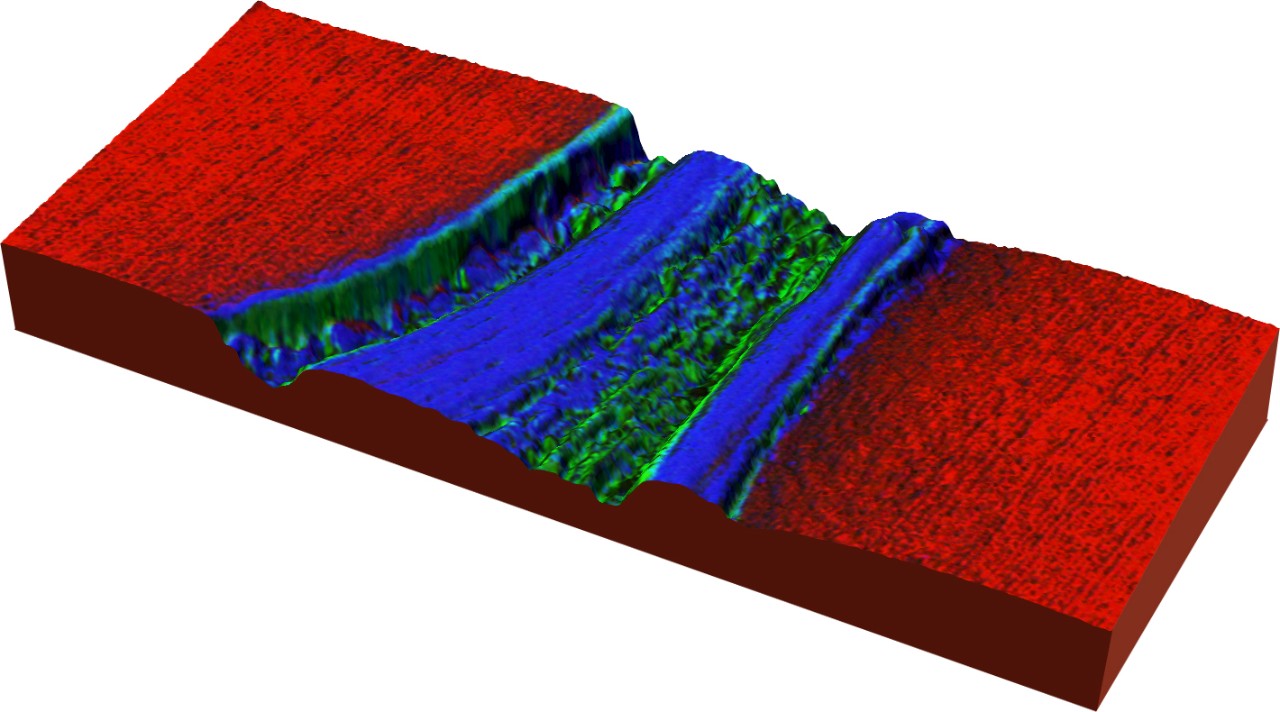

LCR 복합 이미지는 세 가지 접촉 공진에서 수집 된 LCR 진폭을 오버리브하여 만들어집니다. 이러한 공명은 샘플을 구성하는 리그닌과 셀룰로오스의 다양한 비율을 강조하기 위해 선택되었다.

소프트웨어 옵션, 프로브 및 샘플

사용자가 특정 파수에서 나노스케일 IR 스펙트럼 및/또는 화학 맵의 관련 변화를 연구하면서 IR 광의 입력 편광을 변경하여 나노스케일 공간 해상도로 분자 방향을 연구할 수 있습니다.

모든 아나시스 나노IR 시스템에서사용할 수 있습니다.

더 알아보세요

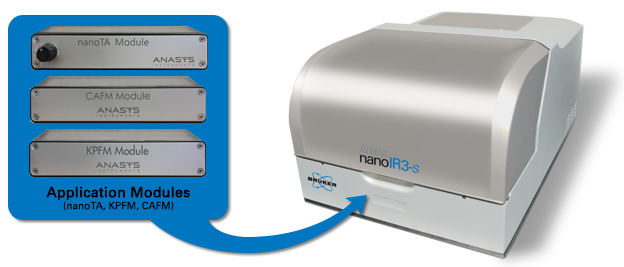

응용 프로그램 모듈

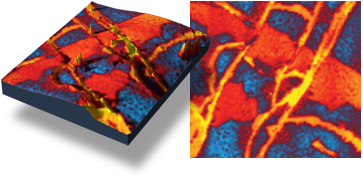

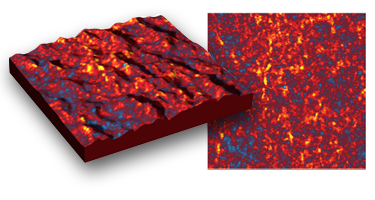

나노IR3 및 nanoIR3-s 시스템을 위한 모듈을 연결하고 나노 스케일 열 분석, 전도성 AFM 및 켈빈 프로브 포스 현미경 기능을 갖춘 보완적인 나노 스케일 매핑을 제공합니다. nanoIR3

레이저 스위치

사용자가 두 레이저가 모두 장착 된 시스템에 OPO와 QCL 레이저 소스 사이를 전환 할 수 있습니다. 나노IR3 및 나노IR3-s에서사용할 수 있습니다.

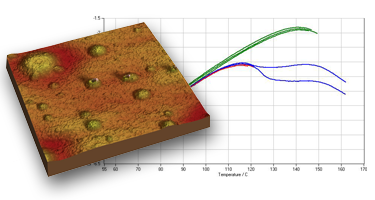

나노 열 분석

사용자가 AFM 이미지의 지점(또는 일련의 점)을 선택하여 국소전환 온도, 즉 Tg 및 Tm, 전이 온도 현미경(TTM) 모드를 통해 샘플 표면을 가로지르는 전이 온도를 이미지화하고 표면(SThM)을 가로지르는 상대열 전도도 또는 상대 온도의 변동을 보여주는 샘플 표면의 지도를 수집할 수 있습니다. 모든 아나시나노IR 시스템에서 사용할 수 있으며 타사 AfM을 선택할 수 있습니다.
