シリコン不純物自動定量分析システム

CryoSAS

CryoSAS Silicon Analyzer

特長

シリコン不純物自動定量分析システム

CryoSAS (Cryogenic Silicon Analysis System、低温シリコン分析システム)は、シリコン中の不純物を 15K 以下の低温環境下で分析するために開発された装置です。また、装置は太陽電池および半導体分野における品質管理を考慮して設計された、オールインワン専用システムです。

CryoSAS は、ブルカー・オプティクスの高性能 FT-IR に 閉鎖循環方式の極低温冷却技術を組み合わせ、通常クライオシステムで必要とされる液体ヘリウムを必要としません。CryoSAS に使用されている部品や技術は、すべて最先端のものであり、半導体分析に求められる高い分析精度に応えてきたブルカーの実績を基本としています。CryoSAS は、分析結果の報告まで洗練された自動化システムによる操作が可能です。


特徴は次のとおりです。

高感度:

CryoSAS は、シリコン中のホウ素、リン等の不純物を ppta レベルの低濃度まで、ASTM/SEMI MF1630 標準に従い分析します。さらには、ppba レベルの炭素・酸素の分析 (ASTM/SEMI MF1391) も同時に可能です。

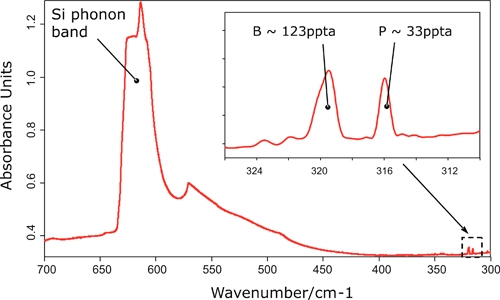

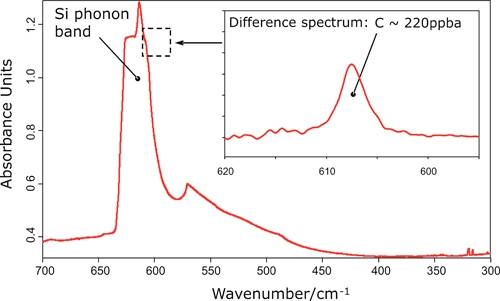

低温(約12K)の炭素(上記参照)、ホウ素およびリン(下記参照)のCryoSAS測定結果。



閉鎖循環型極低温冷凍システム:高価な液体寒剤は必要ありません

検出器および試料チャンバー用の信頼性の高い閉鎖循環型極低温冷凍システムで、液体ヘリウムを用いる従来の冷却冷凍システムと比較して、年間 50,000 ユーロ以上の運用コストの削減が可能です。

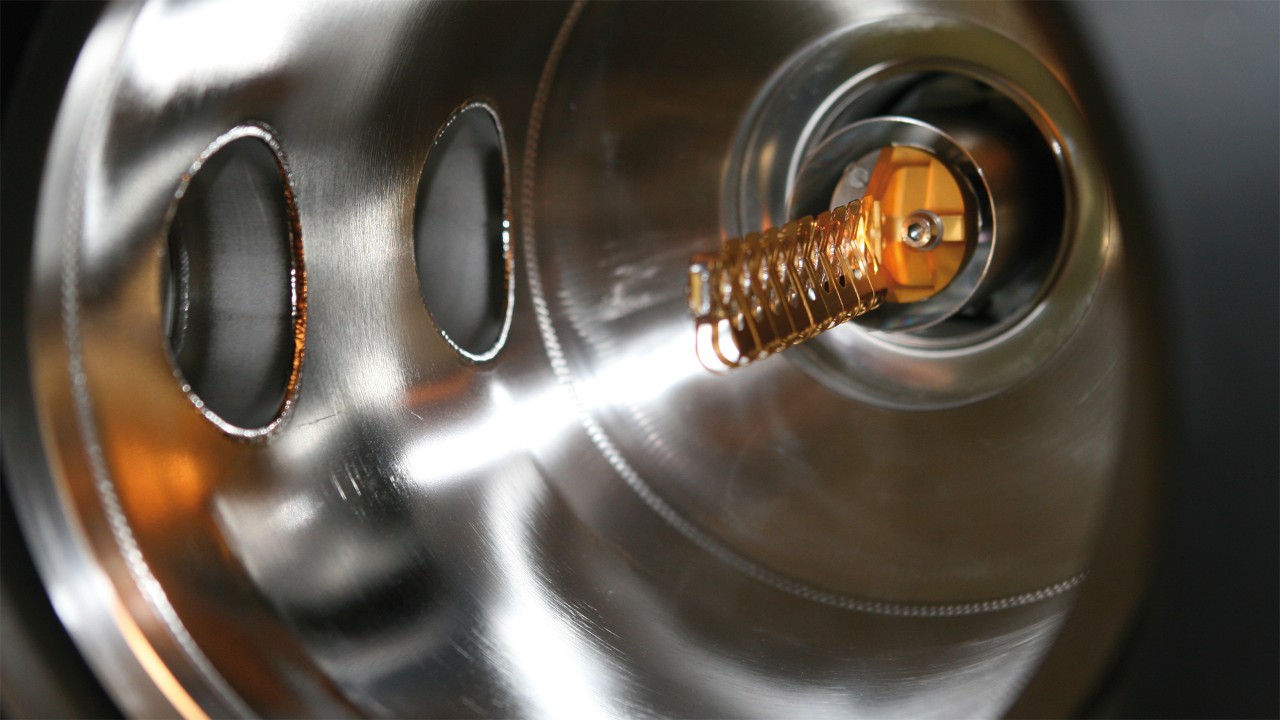

CryoSAS低温サンプルコンパートメント、9ポジションの自動サンプルホルダー。

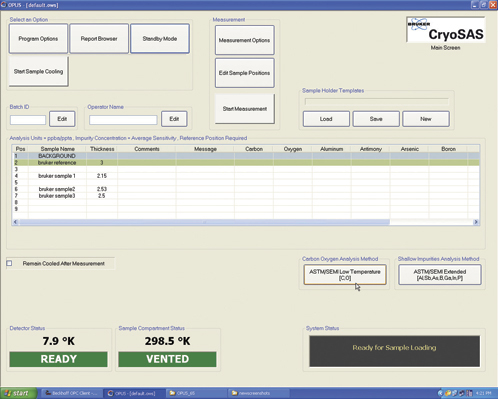

現在ロードされているサンプルと選択した分析方法を表示するCryoSASのメインソフトウェア画面。

ステンレス製大型サンプルチャンバー

数多くの実績に基づく大口径ステンレス製チャンバーとオートサンプラーが、サンプリングの操作性とメンテナンス性を高めます。



シンプル・クリーンな真空排気システム

真空排気系には、前段にドライポンプ、後段にターボポンプを配置し、排気速度と信頼性を高めています。



9つのサンプルホルダー、精密のステッパーモーター段階:

サンプルホルダーにインターフェースされた頑丈なステッパーモーター段階により、複数のサンプル分析が可能です。高トルクモーターおよび固体メカニズムは精密なサンプルの索引付けおよび信頼できる機能の年を提供する。サンプルは取り付けが簡単で取り外しが簡単で、サンプルホルダーはサンプルチャンバーに取り付けるのがほぼ楽です。サンプルホールダーの金コーティングOFHC銅の設計は均一な温度を保障します。



高い操作性:

CryoSASは産業環境での操作において最大限に実力を発揮します。すべての真空および冷凍装置はPLCによって制御され、冷却と測定の開始は、簡単なボタン操作でおこなうことが可能ですので、分析スキルを問わずどなたでも操作できます。

専用のCryoSASソフトウェアは、品質管理のニーズを満たすように設計されており、操作性の良いタッチスクリーンで簡単に行えます。ユーザーは、シンプルに分析方法を選択・、サンプル情報を入力し、スタートボタンを押すのみで、CryoSASは自動的にサンプルを冷却し、赤外線測定を開始し、結果を評価し、分析レポートを作成します。



仕様

スペクトル範囲:1500 - 280 cm-1 の検出のために最適化

  • ASTM/SEMI MF1630による単結晶Si中のグループIIIおよびVの浅い不純物。 約の厚さのくさび状のサンプル。
    3 mm、以下の検出限界に達することができます。
    - 10 pptaリン
    - 30 pptaホウ素
  • ASTM/SEMI による置換カーボン
    MF1391.この方法では、厚さとサンプル標本に匹敵する表面特性を持つカーボンフリーFZ参照サンプルが必要です。厚さ約3mmのくさび状のサンプルの場合、20ppbaまでの炭素濃度を検出することができます。

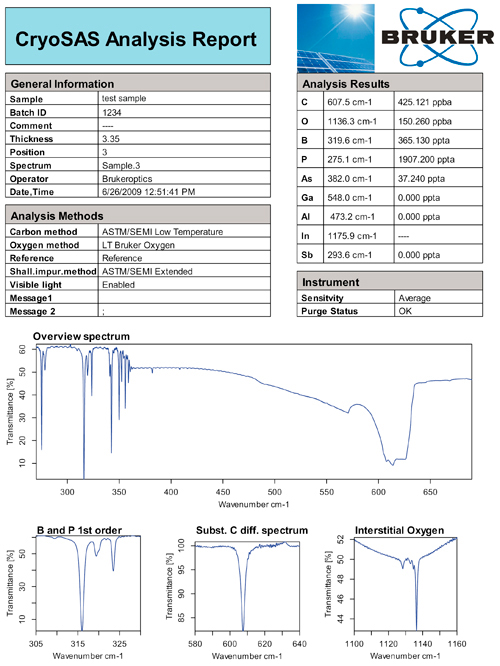

すべての関連情報と結果を含む、典型的なCryoSAS分析レポート。
