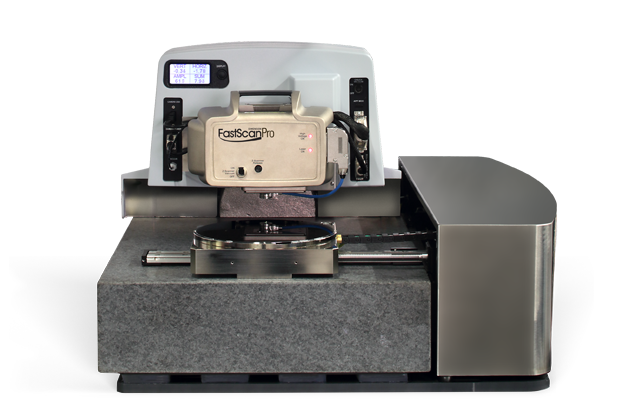

原子間力顕微鏡

Dimension FastScan Pro

300mm対応高速半自動AFMシステム

Dimension Pro

Dimension Proシリーズは200mm/300mmのウエハーのフルアクセスに対応し、Icon/FastScanいずれか、または両方のヘッドが選択できます。標準付属のAutoMetソフトウェアを使えばプログラムされた複数個所の測定をワンクリックで実現します。



独自
AFM生産技術
業界をリードする表面特性評価を可能にします。
信頼性・コスト
高信頼の測定品質と低コストの両立
運用の効率化によりコストを削減します。
自動化
AFMスキャナ
信頼性の高いシームレスな測定ワークフローを提供します。
機能

生産現場の多様性に対応

Dimensionプラットフォームは、ポリマー、半導体、データストレージ、高輝度LED、マイクロディスプレイなどの業界で最大の納入実績を有します。HPIおよびPROはオープンアクセスプラットフォームにより、大型または複数サンプルホルダーなど、大量測定に適したアクセサリーやソフトウェアなどの効率化、最適化のためのオプションを搭載することで、最先端のAFM技術を提供します。Dimension Proは、セミコンダクター、データストレージ、HB-LED用に2インチから12インチまでのウェハの自動測定を実現します。特徴は、200mmウェハまたは200mm径エリアの複数のサンプルにフルアクセスするためのXYサンプル移動量を増やし、300mmウェハ用のオプションのチャックを備えていることです。また、トポグラフィ、粗さ、その他の計測分析用の高スループット5~10倍速FastScanスキャナー、または、より大きなスキャンと高精度のトポグラフィ性能を実現する90μmスキャンレンジのIconスキャナーのいずれかを選択することができます。


QA / QC / FAにおける効率的かつ最も確実なナノスケール計測のためのソリューションです。

自動化ソフトウェアで生産現場をパワフルにサポート

AutoMET™フルレシピソフトウェアは、高速で自動化された計測、シンプルな操作、およびAFMの適応性を提供し、生産現場で必要とされる重要な測定値から品質の高い測定値を簡単に取得することができます。

このソフトウェアは、複数の場所でのナノスケール特性評価のために、複数のサンプルまたは単一の大型サンプルの自動測定を可能にします。また、光学的およびAFMイメージングのパターン認識、チップセンタリング、フルウェーハまたはグリッドマッピングのサポート、数十ナノメートル以内のイメージ位置精度を提供します。包括的でありながらシンプルなレシピ書き込みにより、上級者向けのリアルタイムおよびオフラインでの使用が可能です。

このソフトウェアにより、複数のサンプルまたは単一の大型サンプルの自動測定が可能になり、複数の場所でのナノスケールの特性評価を可能にします。また、光学およびAFM画像パターン認識、チップセンタリング、ウェハまたはグリッドマッピングのフルサポート、数十 nm 以内の画像位置精度を提供します。包括的でありながらシンプルなレシピ作成機能により、上級者の方向けのリアルタイムかつオフラインでの使用が可能です。

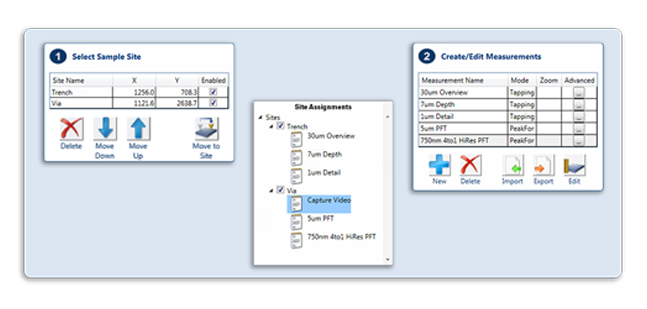

簡単な測定レシピ作成により、エンジニアは名前で場所を定義し、任意のタイプを割り当て、各場所での測定数を割り当てることができます。

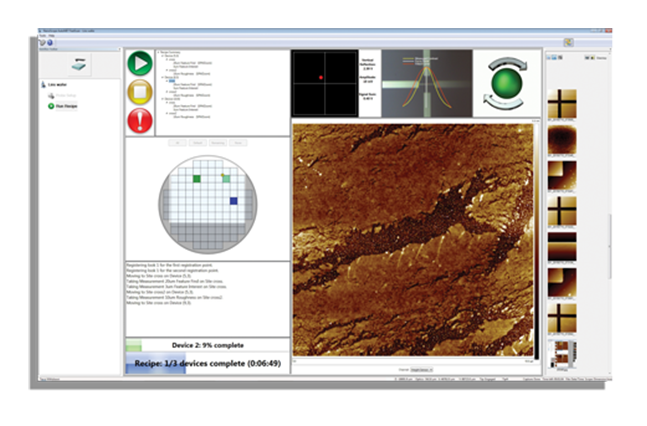

ウエハー内の正確な、ユーザー定義のX-Y測定位置のためのウエハーベースのレイアウトを示すレシピウィンドウ。

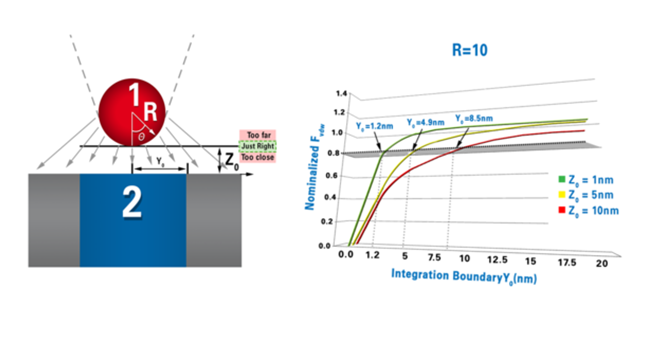

精密なプローブサンプル制御

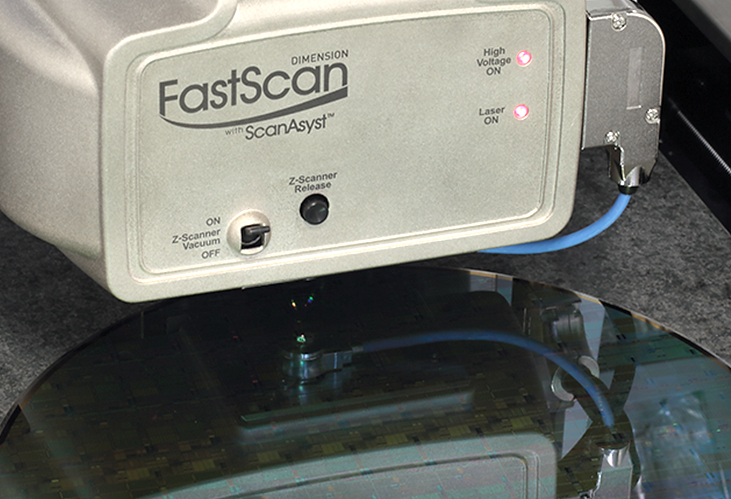

Dimension FastScan Pro は、最も精密なプローブサンプル制御を提供し、ソフトポリマー、薄膜、電気サンプルから非常に硬い材料まで、最も幅広い種類のサンプルを使用できます。

独自の技術により、サンプル上の任意の原子に対するピンポイントフォースが可能になります。この精密なプローブからサンプルへの制御により、ソフトポリマー、薄膜、電気サンプルから硬質材料まで、幅広い種類のサンプルを使用できます。また、利用可能な最も低いイメージング力と、何百ものエンゲージとデータスキャンに対する長いプローブ先端寿命を提供します。

Powered by the NanoScope 6 AFM Controller


Featuring higher speeds, lower noise, and greater AFM mode flexibility, the NanoScope 6 controller allows users to harness the full potential of our high-performance Dimension and MultiMode AFM systems. This latest generation controller provides unprecedented accuracy, precision, and versatility for nanoscale surface measurements in every application.

NanoScope 6 uniquely enables Bruker AFMs to:

  • Operate in more imaging modes than is possible with competing systems, including unique and advanced AFM modes that require complex control and analysis;
  • Collect accurate, quantitative data for nanoelectrical and nanomechanical property measurements in every application; and
  • Optimize and customize scanning parameters to meet even the most demanding research and industry measurement requirements.

Contact us to discuss your measurement requirements and options for system specialization, or submit a sample run request to learn how a Bruker AFM is best suited for your applications.

AFMモード

AFM モードでアプリケーションを拡張する

使用可能なイメージングモードの比類のないスイートで、Brukerはあらゆる調査のためのAFM技術を持っています。

コアイメージングモードのバックボーン(コンタクトモードとタッピングモード)に基づいて構築されたBrukerは、サンプルの電気的、磁気的、または材料特性を調査できるAFMモードを提供します。Brukerの革新的な新しいPeakForceのタッピング技術は、いくつかのモードに組み込まれた新しいコアイメージングパラダイムを表し、地形、電気、機械的特性データを並行して提供します。
