EBSD 샘플의 초고속 포스캐터 전자(FSE) 및 백스캐터 전자(BSE) 이미징
ARGUS 시스템만으로 최고의 화질
ARGUS 이미징 시스템은 독창적인 아이디어[A.P. Day et all]초고화질 실리콘 다이오드 및 브루커의 타의 추종을 불허하는 신호 처리 기술과 결합하여 FSE 및 BSE 이미지를 타의 추종을 불허하는 품질과 디테일로 제공합니다. ARGUS를 오늘날 사용할 수 있는 최고의 솔루션으로 만드는 주요 기능은 다음과 같습니다.
- FSE - 화려한 거짓 색상 방향 대비 이미징
- BSE - 고품질 "평균 z 번호", "위상 대비" 이미징이라고도 합니다.
- 최대 125,000픽셀/초의 속도로 이미징
- ESPRIT 소프트웨어의 빠르고 완전 자동 신호 최적화
- 신호 증폭 전자 장치는 EBSD 검출기에 완전히 통합되어 있습니다.
- 사용자 교체 가능한 다이오드

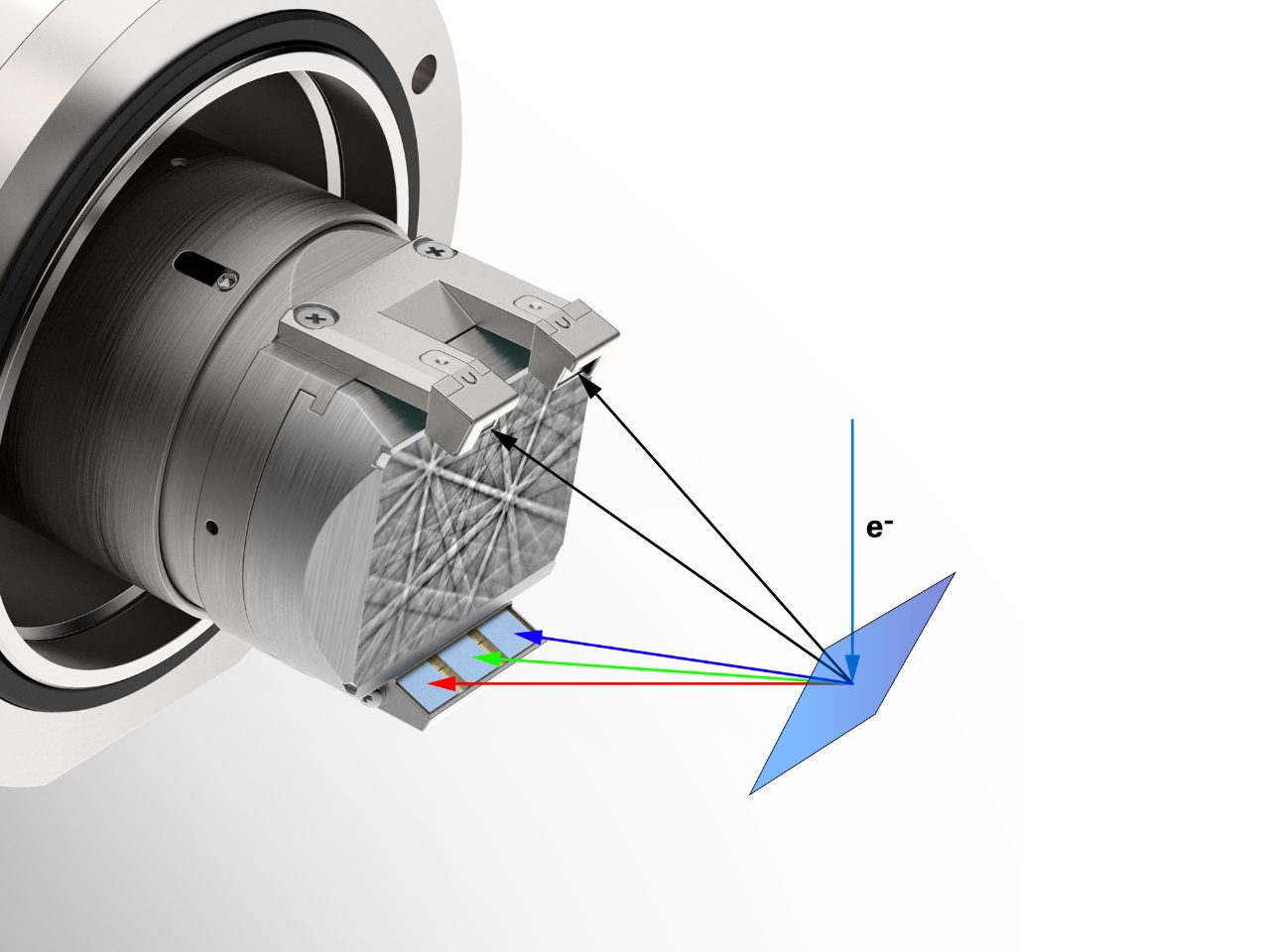

ARGUS 이미징 시스템
터빈 블레이드의 열 장벽 코팅의 단면 BSE 이미지의 위상 콘트라스트
첨가제 제조(AM) 스테인리스 스틸의 방향 대비
위에서 설명한 ARGUS 사양은 다양한 ESPRIT 소프트웨어 기능과 결합하여 다양한 유형의 응용 프로그램에 강력한 이점을 제공합니다. 다음은 몇 가지 예입니다.
- 시내 실험 중 시료의 시간 해결 시각화(예: 인시투 인장 및 압축 테스트 – ESPRIT TRM 기능)
- EBSD 매핑 중 정확한 드리프트 보정 – ESPRIT 드리프트 보정 기능
- 매우 빠른 EBSD 매핑에 대한 대안 - 빠른 EBSD 기능
- 결정에서 매우 낮은 방향 변화와 자기 도메인의 시각화
응용 프로그램 예제
ARGUS 이미징 시스템 및 응용 프로그램 예제에서 제공하는 이점에 대한 자세한 내용은 아래 이미지 갤러리 또는 브루커 나노 분석 YouTube 채널의관련 동영상을 확인하십시오.

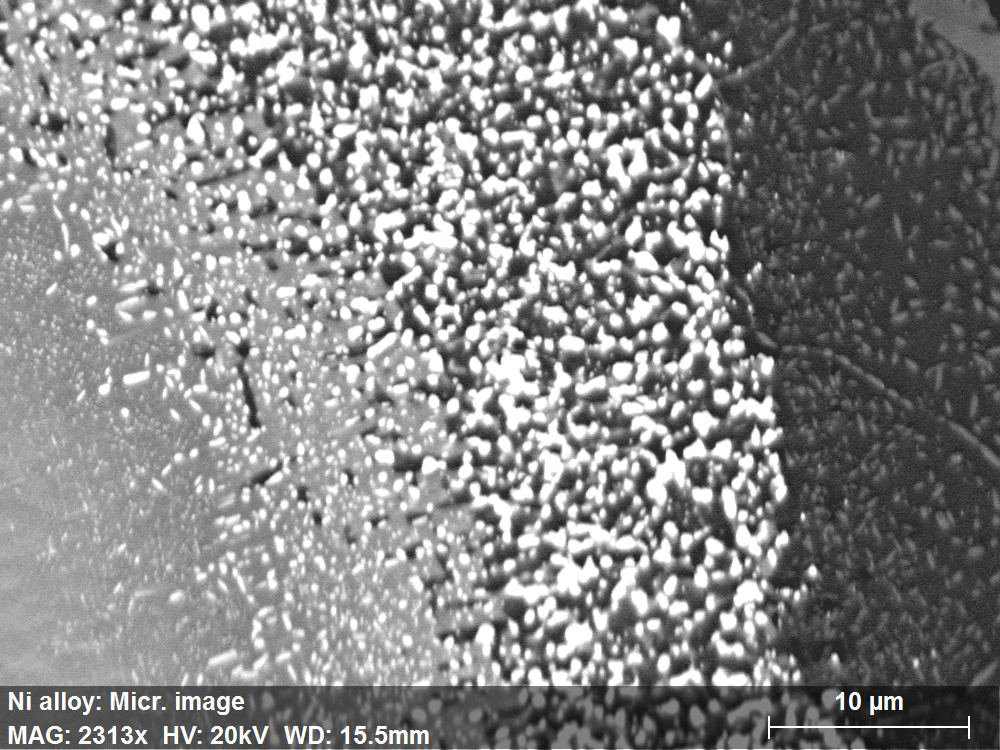

도 1: 다양한 원소 조성물, 즉 상이한 평균 z-숫자를 가진 다단계를 보여주는 터빈 블레이드에 열 장벽 코팅의 ARGUS BSE 이미지.

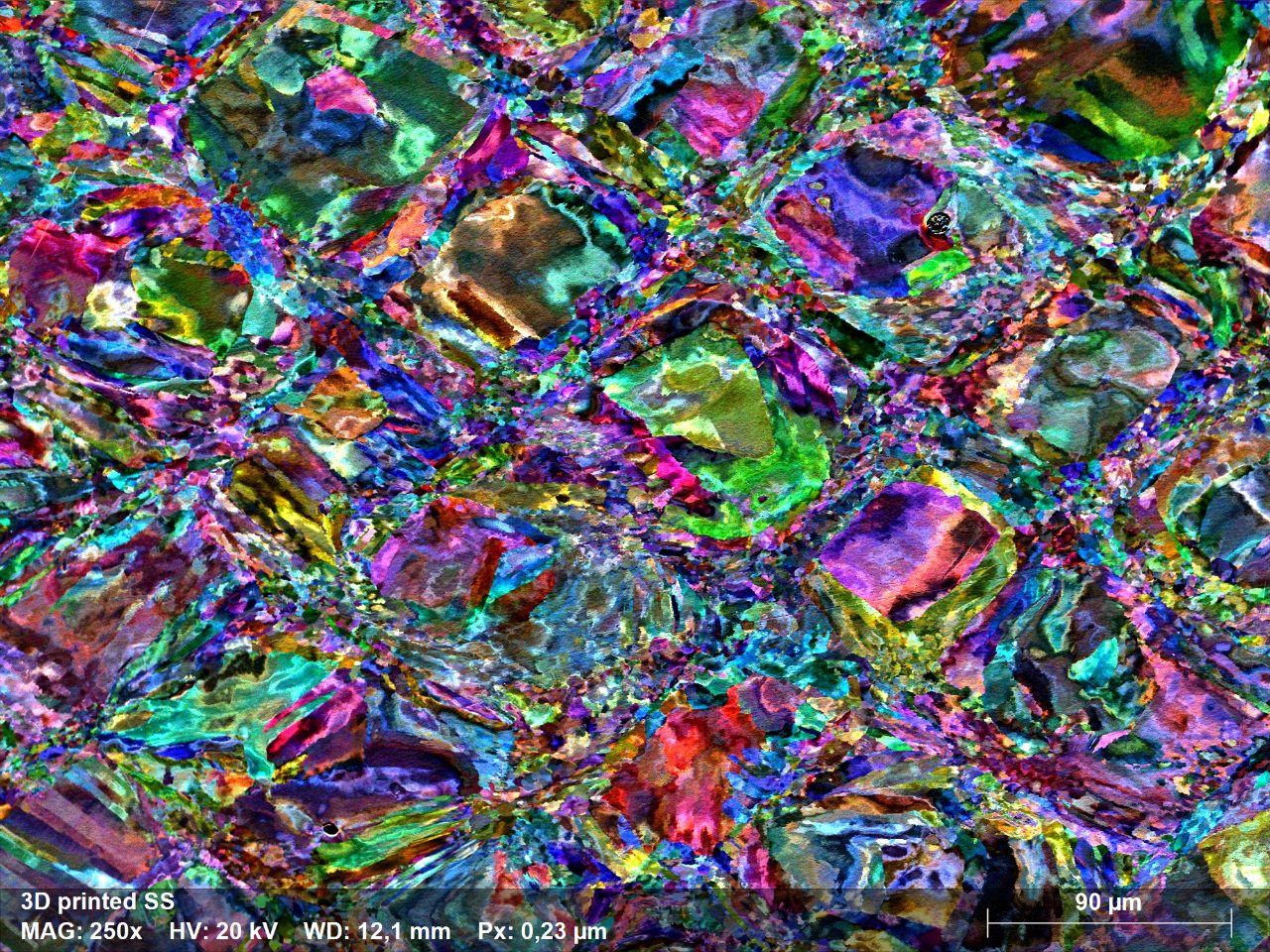

그림 2: ARGUS FSE 이미지의 첨가제 제조 (AD) 오스틴 스테인레스 스틸 샘플은 매우 이질적인 미세 구조와이 제조 공정의 반복적 인 특성에서 발생하는 패턴을 드러내는 것입니다. 색상 변화는 결정 방향의 변화와 관련이 있습니다.

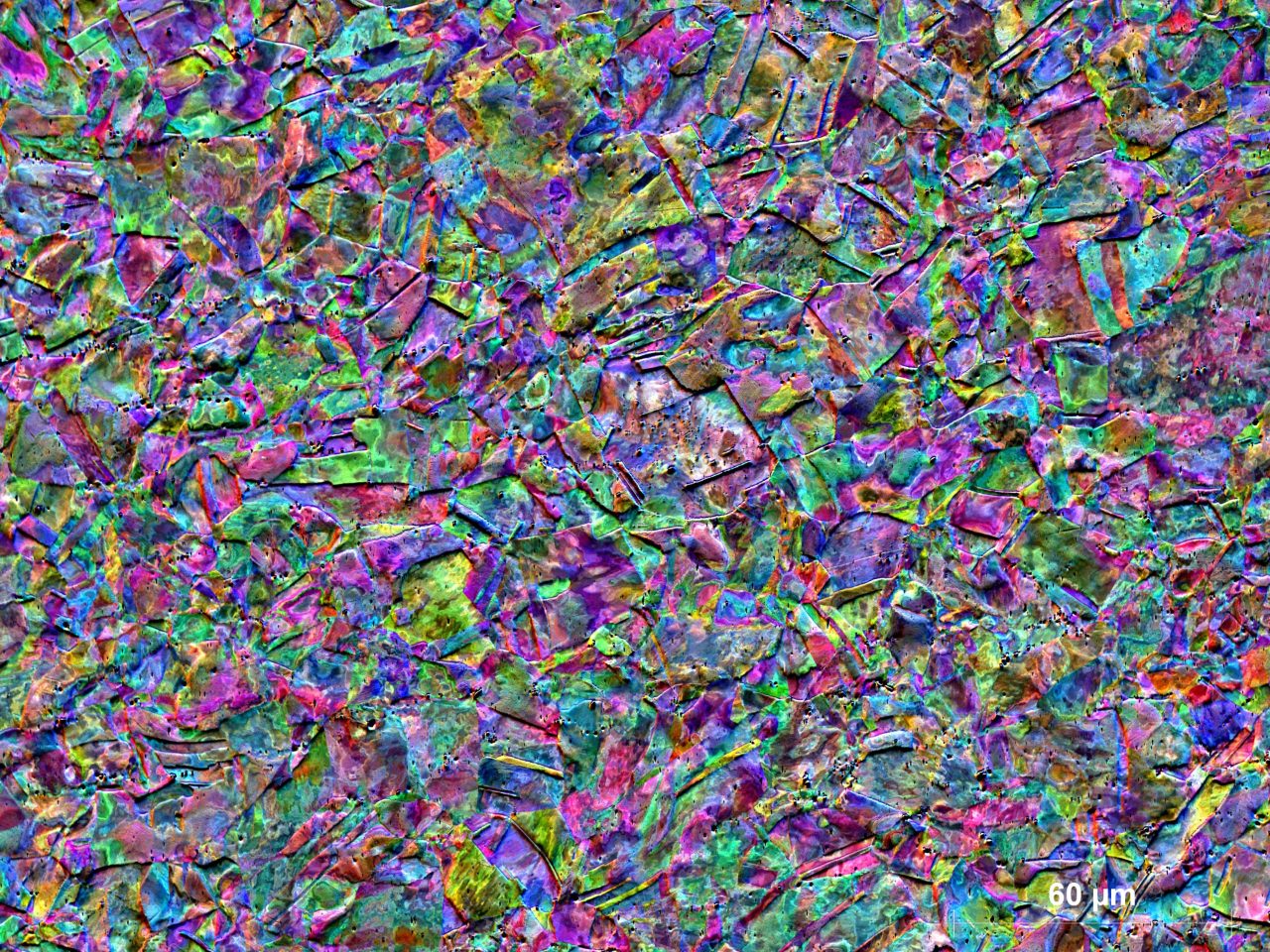

도 3: 변형된 Cu의 ARGUS FSE 이미지.

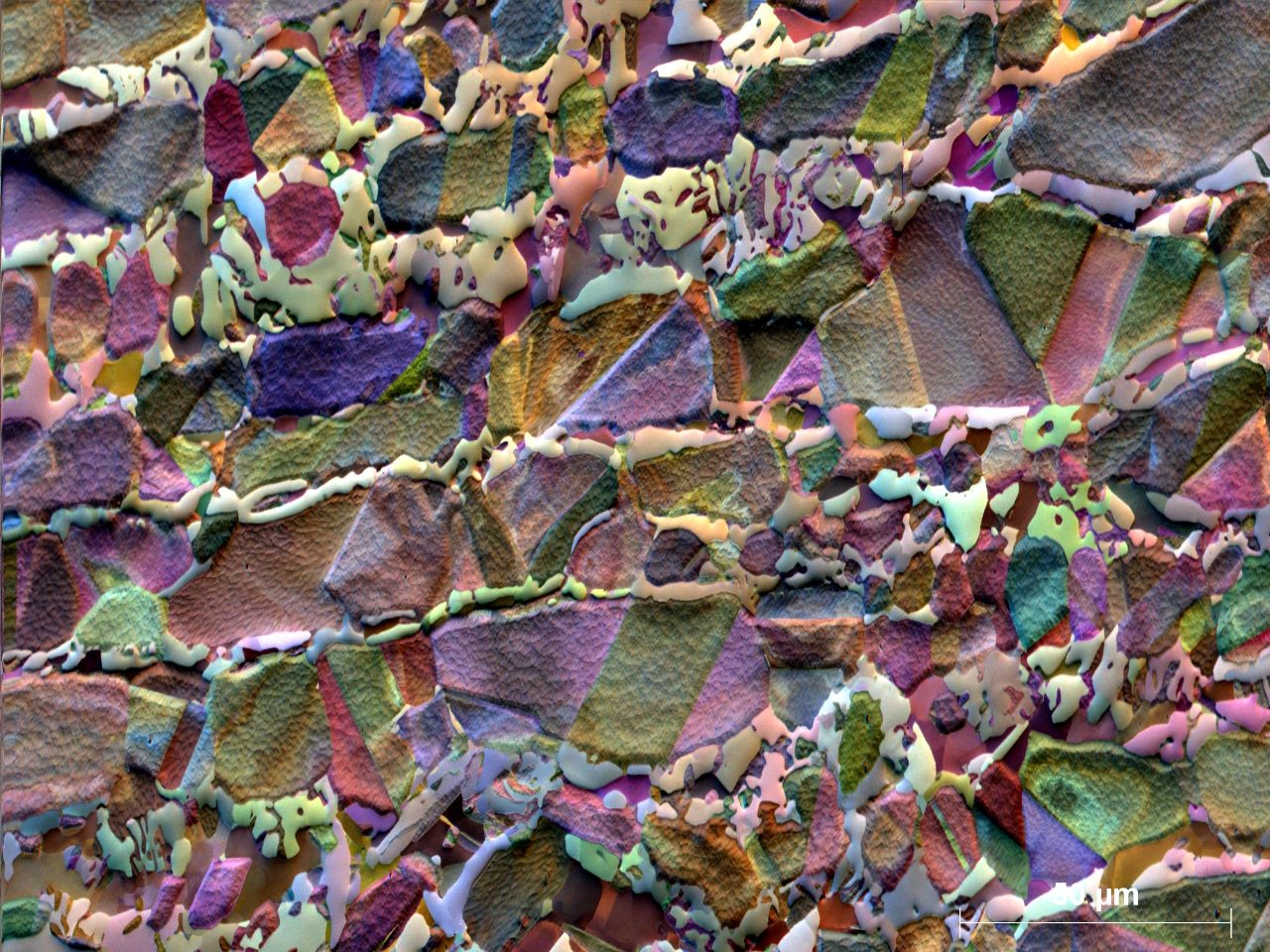

그림 4: 650°C에서 8시간 동안 양층 강철 샘플의 ARGUS FSE 이미지. 원래 의 밴드 구조는 여전히 페리트, 시그마와 치 위상의 클러스터에 의해 분리 큰 오스테니트 곡물 밴드와 함께 볼 수 있습니다.

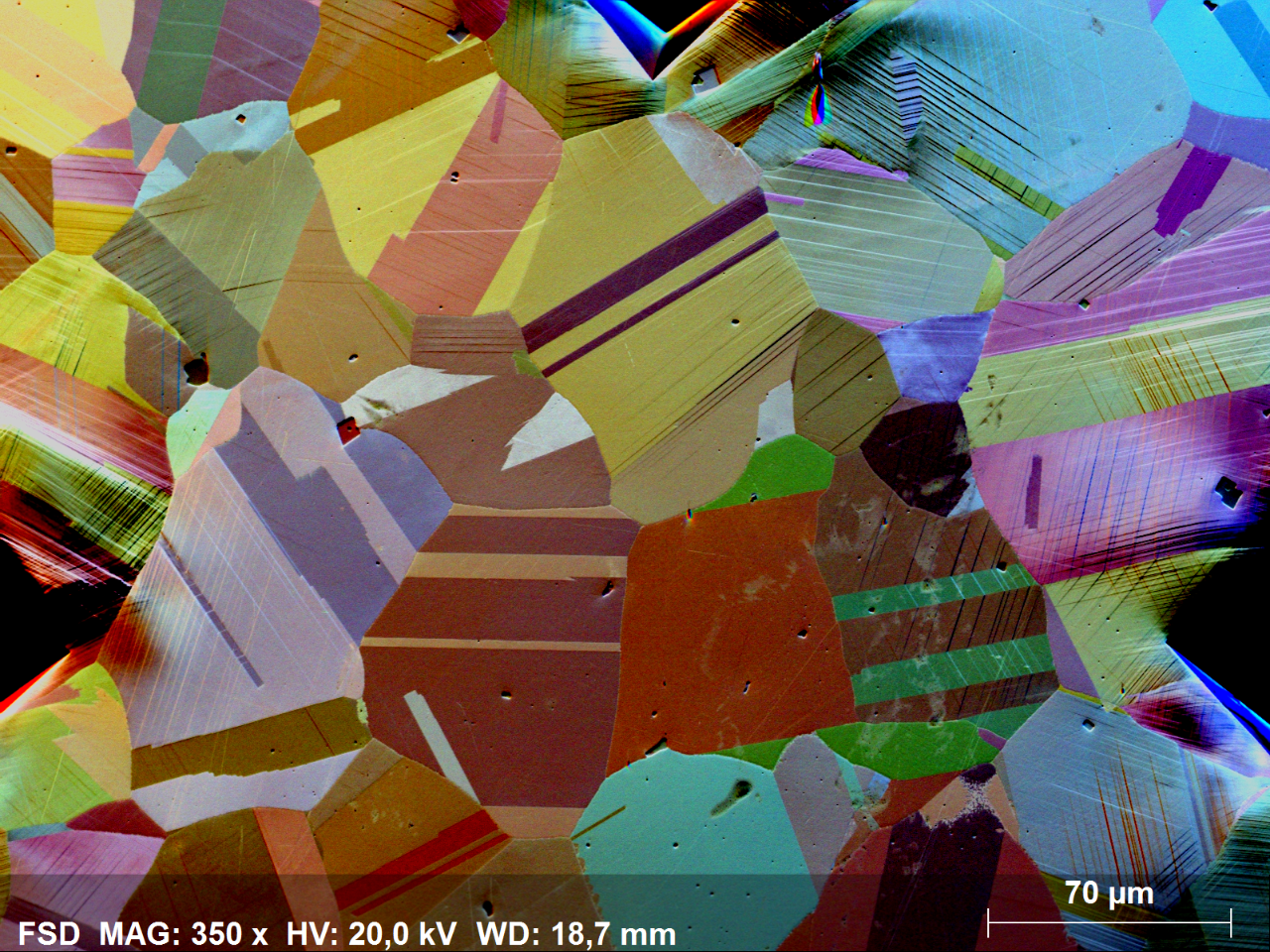

도 5: HYsitron PicoIntender PI 89를 들여온 후 공동 합금 샘플의 ARGUS FSE 이미지. 여러 슬립 시스템의 활성화를 나타내는 결정적 기원의 특징은 3, 9 및 12시에 들여쓰기 부근에서 볼 수 있습니다.

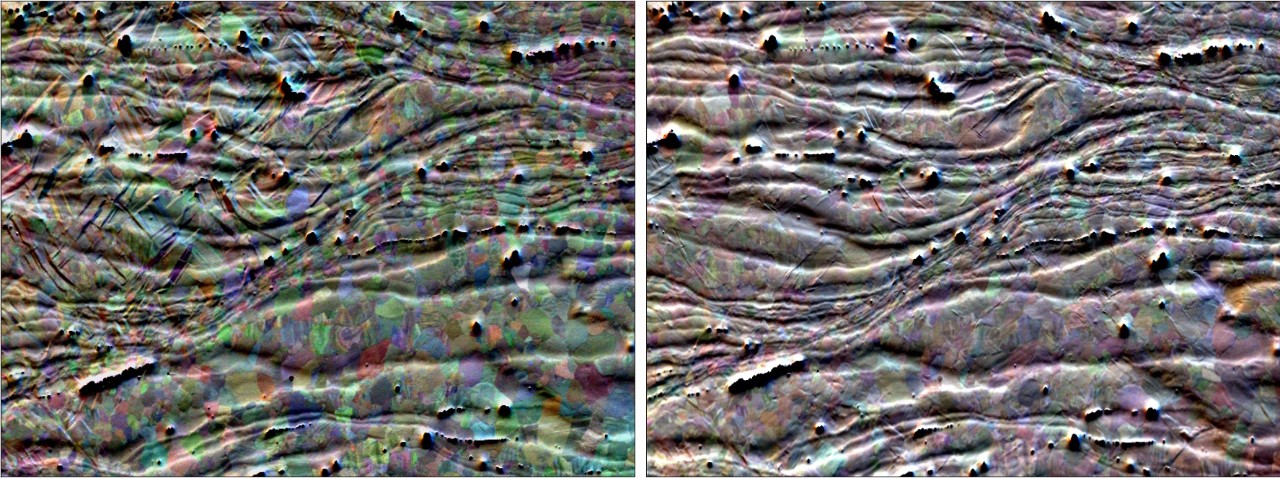

그림 6: ARGUS FSE 의 AZ31 샘플은 시투 압축 테스트 후(왼쪽) 및 후속 인장 테스트(오른쪽). 압축 테스트 중에 일어난 광범위한 기초 트위닝은 왼쪽 상단 모서리에서 볼 수 있습니다. 대부분의 쌍둥이는 인장 테스트 과정에서 샘플의 해당 영역에서 사라졌다.

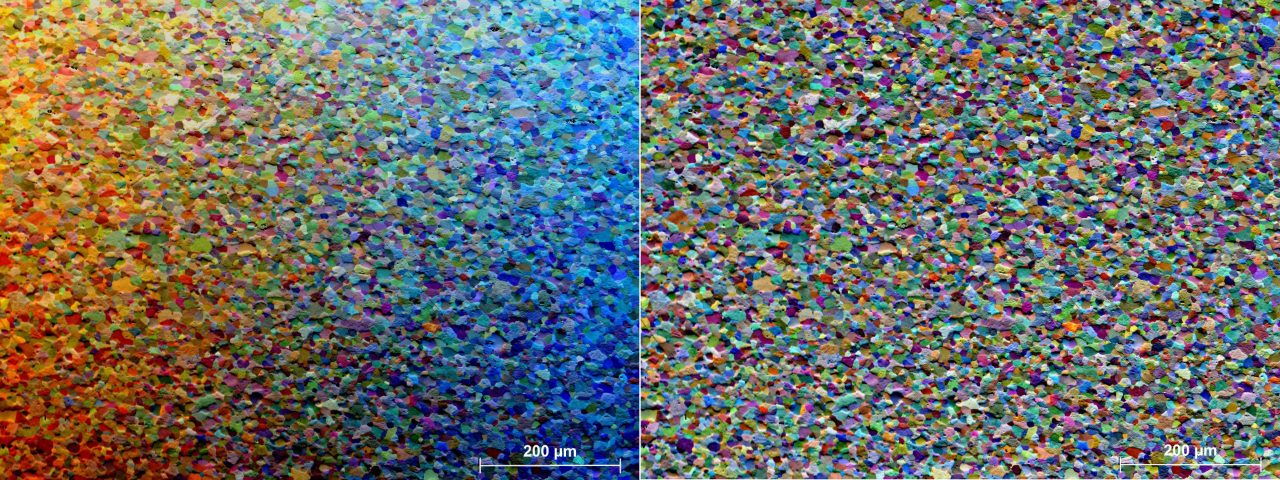

도 7: 12 M픽셀, 다결정 시료의 낮은 배율 ARGUS FSE 이미지; 왼쪽의 이미지는 원시이며 오른쪽에 이미지는 스캔의 끝에 ESPRIT 2 소프트웨어에 의해 적용 된 자동 배경 뺄셈 후입니다. 이미지는 ~3분 만에 획득되었습니다.

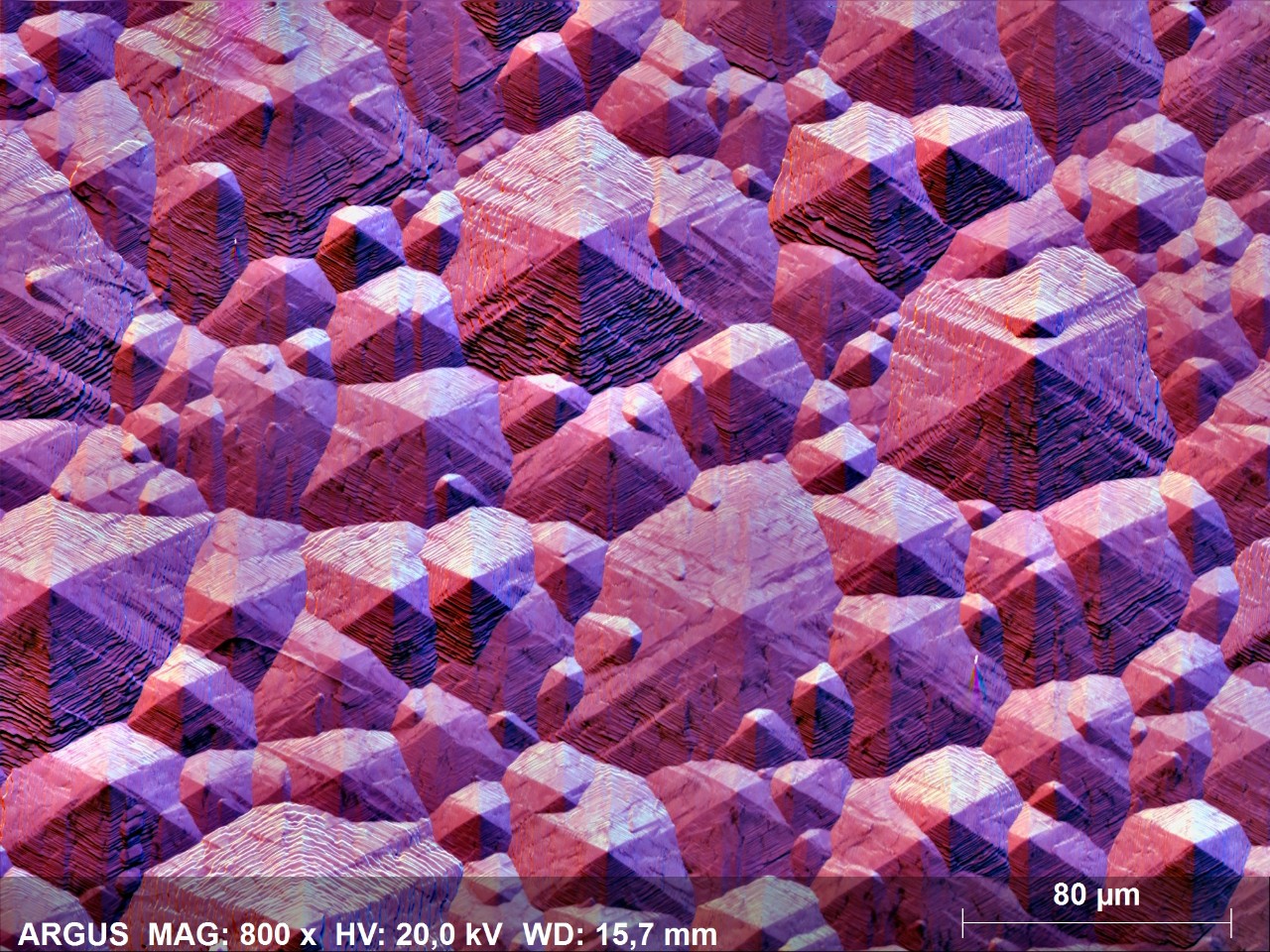

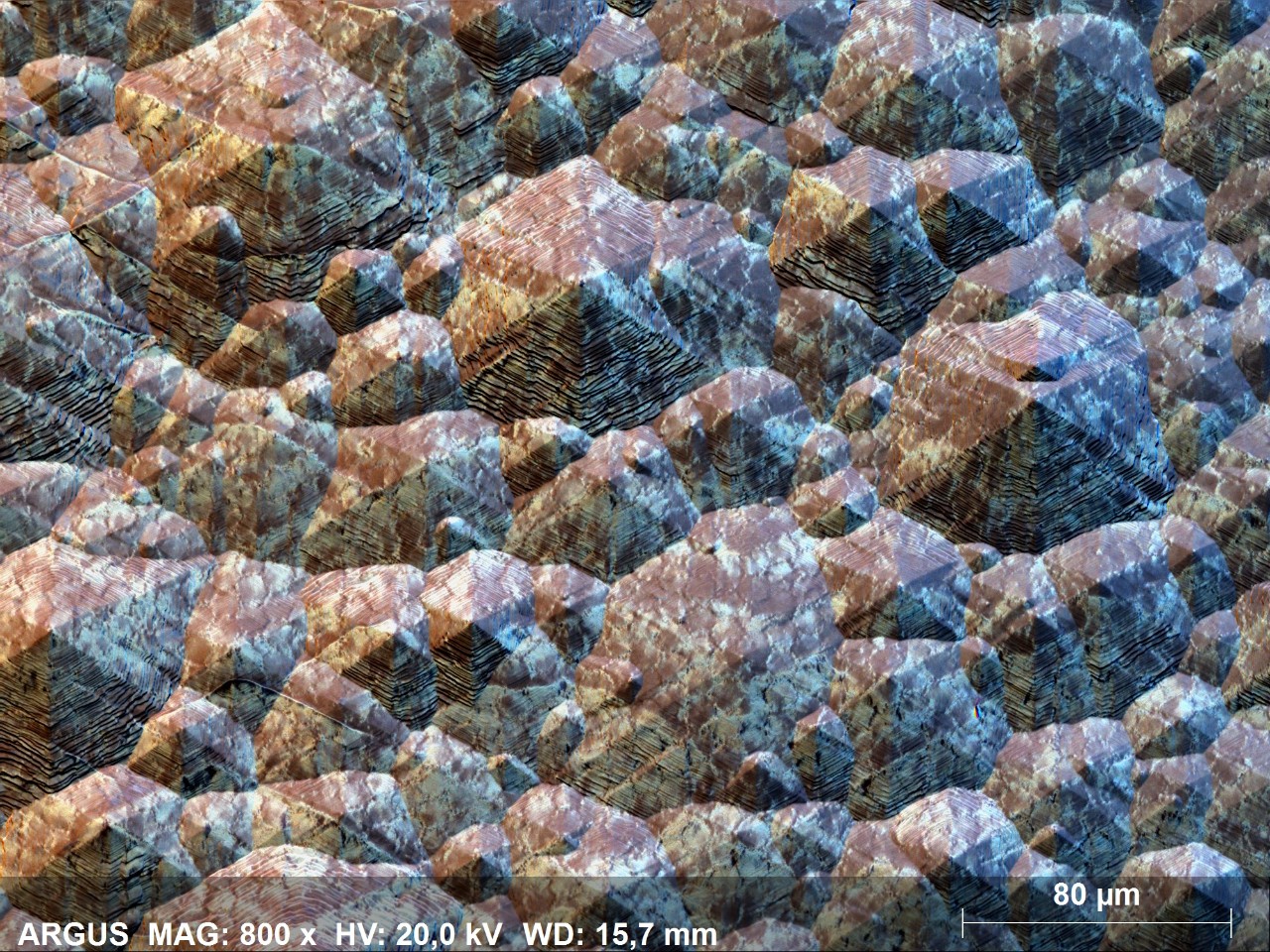

도 8: 패턴 사파이어 기판에 증착된 AlGaN 단일 결정층의 ARGUS FSE 이미지. 강한 표면 지형은 관찰 된 색상 변화에 대한 책임이 있습니다.
도 9: 도 8과 동일한 영역의 ARGUS FSE 이미지가 있지만 ARGUS 다이오드가 배치되어 훨씬 더 높은 이륙 각도로 포산 된 전자를 캡처합니다. 이러한 샘플 검출기 형상은 지형 대비의 강도를 감소시켜 미세 구조 피처의 시각화를 가능하게 합니다. 이 경우 우리는 벌집 패턴 사파이어 기판과의 인터페이스에서 유래, 층에서 잔류 균주의 존재에 의해 생성 된 벌집 구조를 관찰 할 수 있습니다.

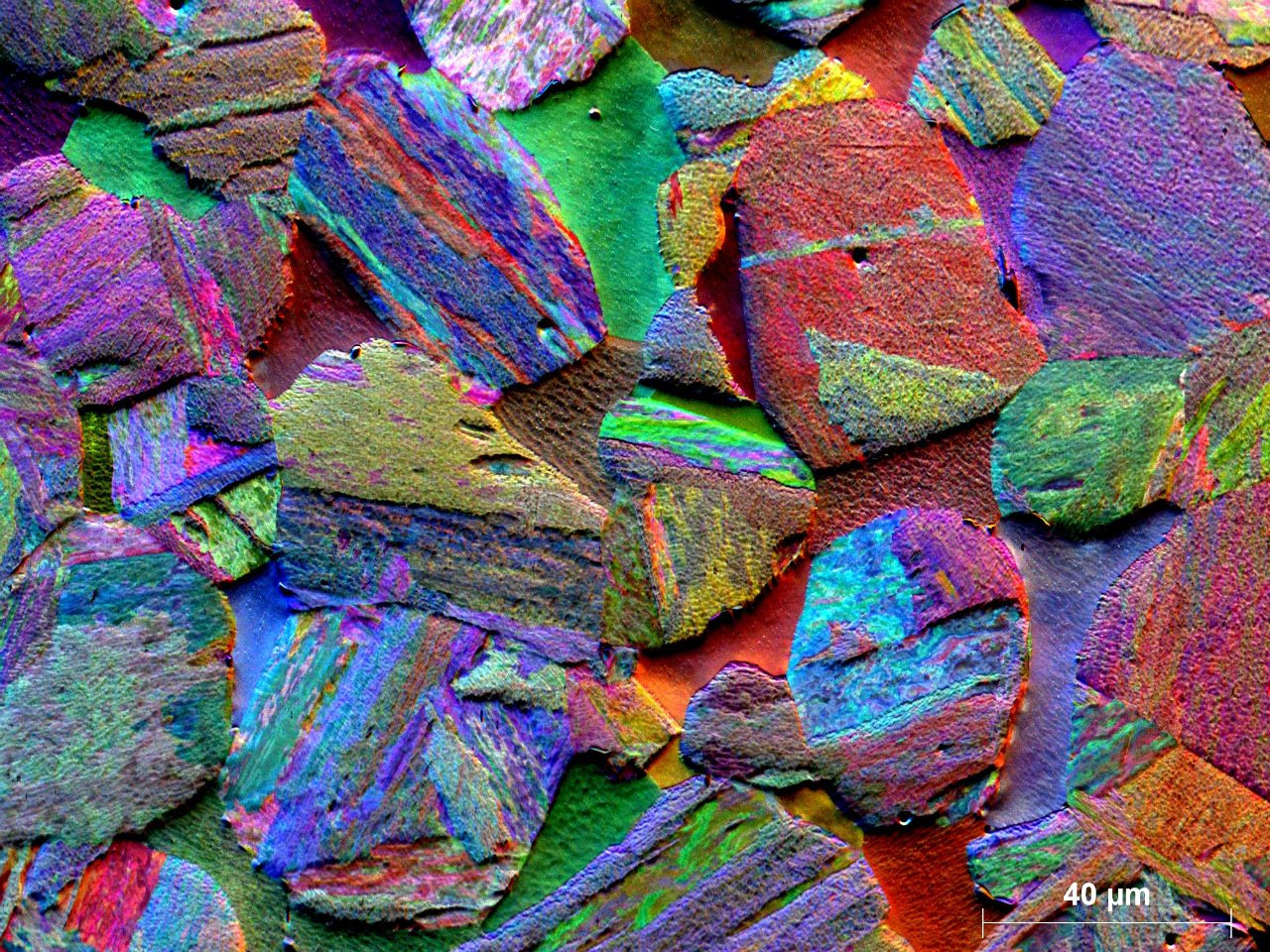

그림 10: ARGUS FSE 이미지의 소결 된 마르텐시틱 강철 사이 작은 페리트 곡물큰 마르텐 사이트 영역을 보여주는.
