ハイジトロン TS 77 セレクト
ブルカー ハイジトロン TS 77 Select ナノインテンター
Hysitron TS 77 Selectはナノ機械特性およびナノトライボロジー特性評価が可能な、コンパクト設計の卓上型ナノインデンテーションシステムです。ブルカーが長年培ってきたナノインデンテーション評価技術をベースに構築されたこのシステムは、ナノからマイクロスケールで信頼性の高い機械的特性およびトライボロジー特性評価を提供します。TS77 Selectはナノ機械特性評価で最も利用頻度が高く、ベーシックな手法である定量的ナノインデンテーション試験、ナノ摩耗試験、In-Situ SPMイメージング技術、高解像度の機械的特性マッピング技術を有したエントリーモデルです。さらにオプションとして動的ナノインデンテーション、ナノスクラッチの機能も取り揃えています。

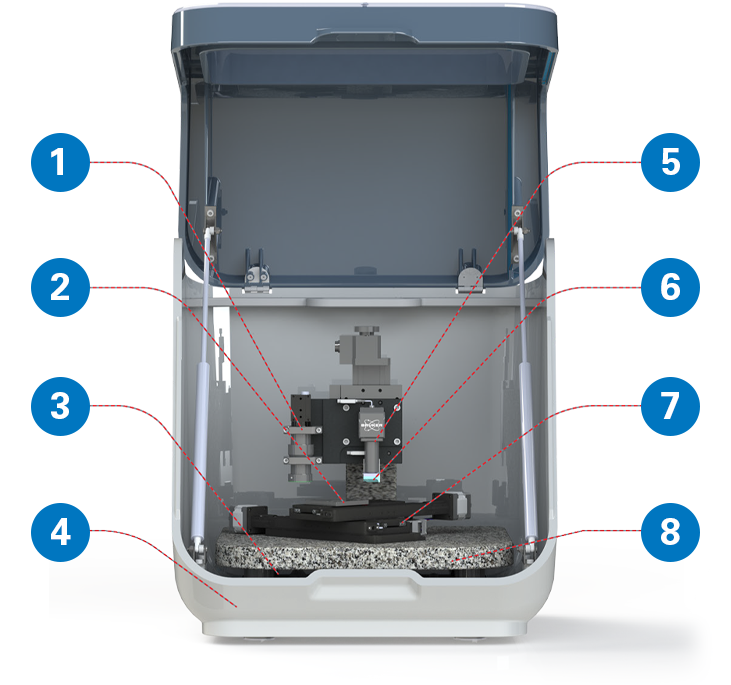

TS 77 Select デザイン
- 光学顕微鏡
- サンプルチャック
- 防振機能
- エンクロージャ
- ピエゾスキャナー
- 静電容量型トランスデューサ
- サンプルステージ
- 花崗岩のフレーム
TS 77 Select 試験モードのご紹介 : 標準ツールキット

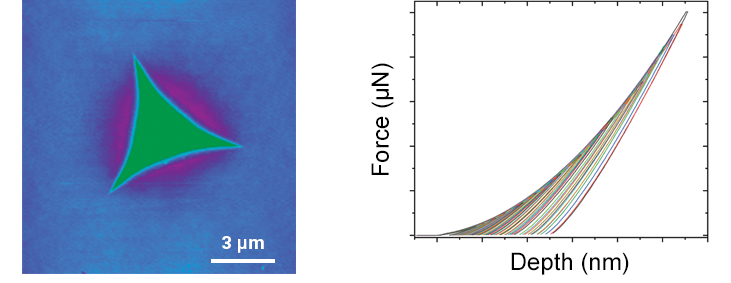

ナノインデンテーション - 高精度のナノスケール硬さ・弾性率評価
局所的な微細構造、界面、微小な表面形状、薄膜の弾性率、硬さ、クリープ、応力緩和、破壊靭性の特性を明らかに。

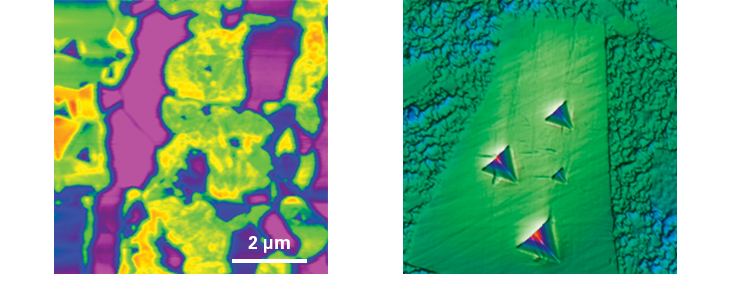

In-SPMイメージング - 優れたナノメカニクスの実現
同じプローブを使用して、ナノメカニカルテストを実施するのと同じプローブを使用して、地形イメージング用のサンプル表面をラスター化し、優れたナノメカニカル特性解析結果、データ信頼性、ナノメートル精度試験配置精度を保証します。

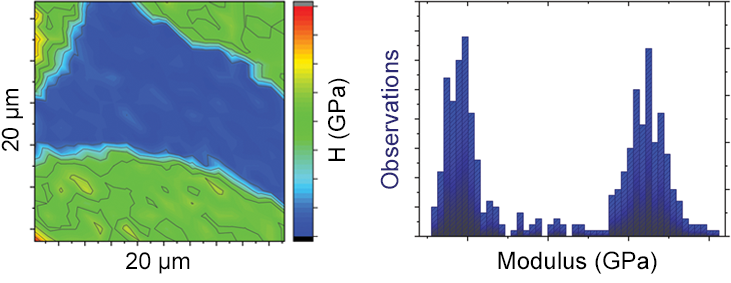

機械特性マッピング - 高速マッピングで高速データ取得
従来のナノインデンテーション測定よりも最大180倍高速な高速テスト機能を提供します。毎秒2回のナノインデンテーション試験により、不均質材料についての高分解能の機械的特性マッピング結果を数分以内に得ることができます。

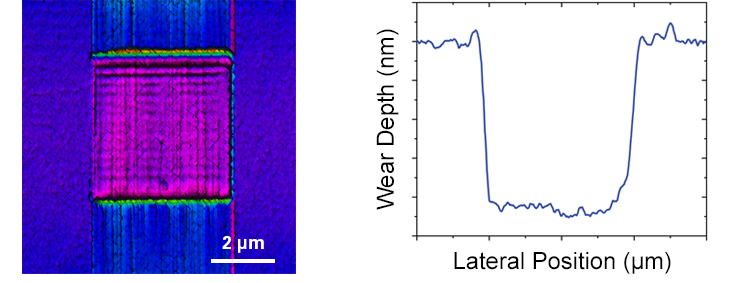

摩耗試験 - 定量的ナノスケールの耐摩耗性を評価
定量的に摩耗量、摩耗速度の評価を加えられた荷重、滑り速度および試験回数を制御して測定できます。これにより微小な構造、界面、薄膜などのトライボロジー特性を簡単に評価することができます。
ハイジトロン TS Select オプション

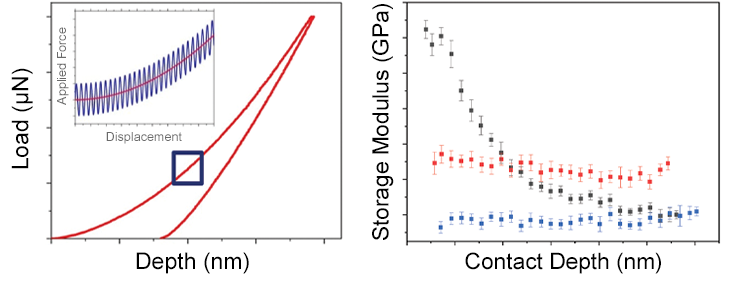

動的ナノインデンテーション -粘弾性評価・連続深さ方向測定
動的ナノインデンテーションは、準静的ナノインデンテーション試験中に小さくプローブ( 圧子) を振動させることで、貯蔵弾性率、損失弾性率、tanδなどの粘弾性特性を連続的に評価する技術です。この技術を用いることで深さ方向への連続的な機械的特性の評価が可能になります。また、振動させる周波数の条件を変更することで材料の周波数依存性に関する評価も可能です。

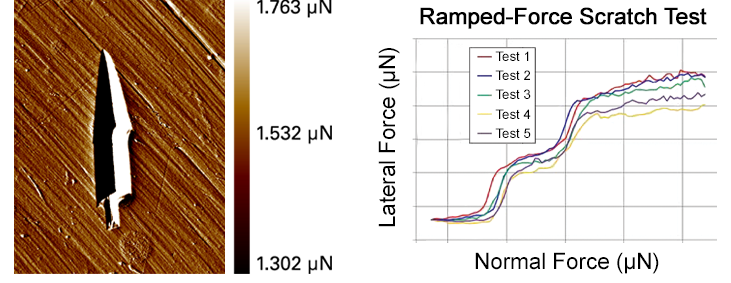

ナノスクラッチ - 摩擦係数、界面接着特性の評価
Nanosナノスクラッチは静電容量型2D トランスデューサーを利用して、水平方向・垂直方向の荷重・変位を計測しながら、ナノスケールのスクラッチ試験を行う機能です。得られたデータから摩擦係数の算出やスクラッチ抵抗性、薄膜の接着特性の評価などが可能です。

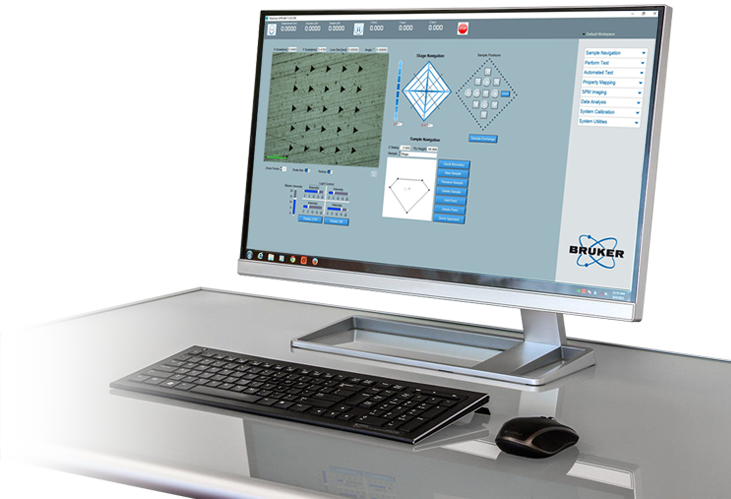

TS 77 Select制御ソフトウェア
システムの運用とデータ分析の合理化
TS Select の試験と解析を行うソフトウェアは、それらのプロセスをできる限り容易に取り扱えるように設計されました。試料ステージ上に固定した試料を選択し、試験条件を設定、試験を実行し、その結果を解析するまでの一連の流れをシンプルに取り扱えるソフトウエアです。また、簡単に設定できる自動測定機能を備えているため、TS select の前にあなたがいなくても、TS select は様々な試験を行い、データを収集してくれます。
