電子顕微鏡アナライザー

QUANTAX μXRF

最小限のサンプル準備による高い元素感度

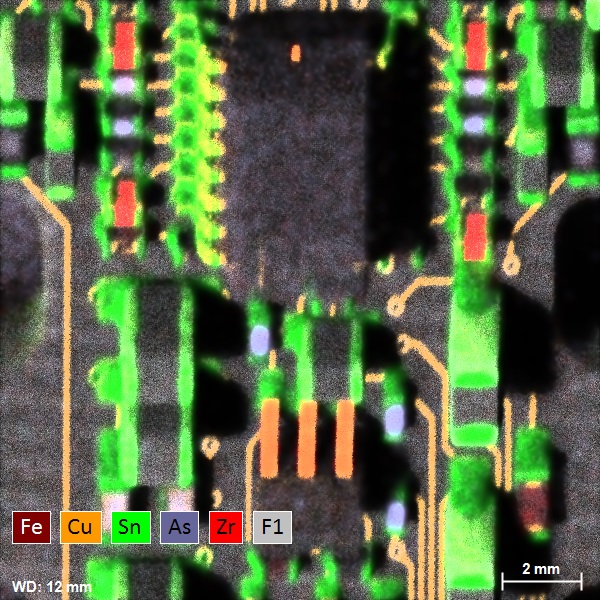

広域での高速元素X線マッピング

フィルム厚さ分析

XTrace_frei_2048px

ハイライト

10 ppm
検出限界

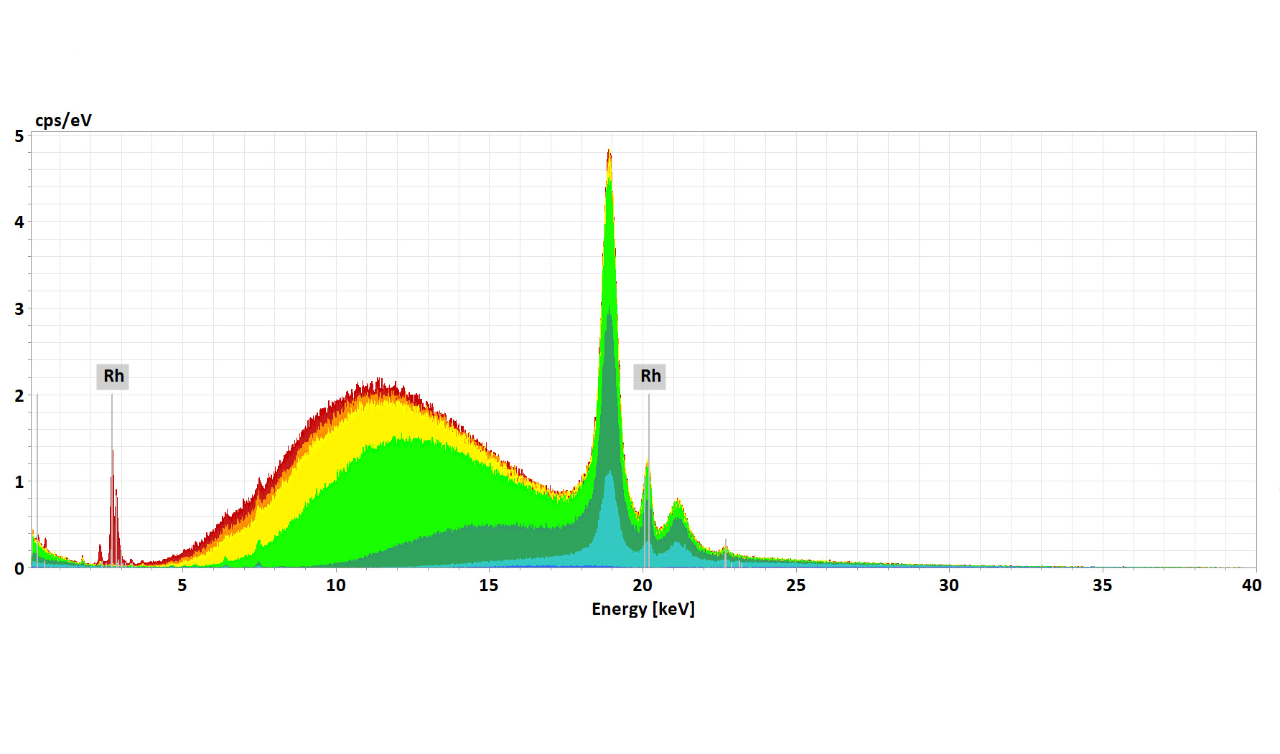

低いスペクトル背景によって微量元素分析が可能
4 mm/s
移動速度
オプションのラピッドステージにより、広いエリア上での高速マッピングが可能
1 nm - 40 μm
層の厚み範囲
1 nmから40μmの多層構造までの薄膜を解析可能

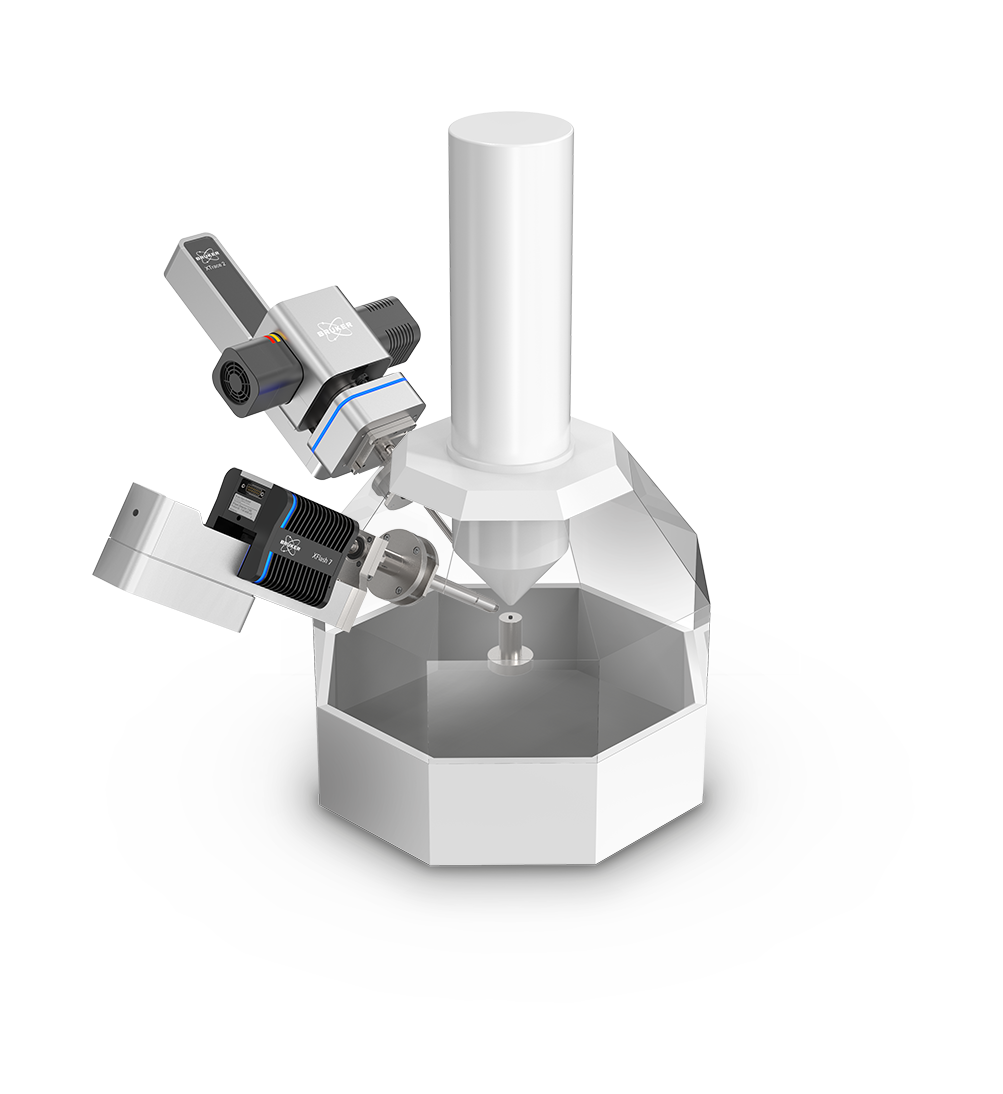

SEMでのEDS分析に対する補完的な分析技術としてのμXRF

  • 微小部蛍光X線分析(μXRF)は、従来のエネルギー分散型X線分光分析(EDS)に補完的な非破壊分析技術です。このような分析は、大きなセンチメートルサイズの不均一なサンプルから小さなマイクロメートル粒子に至るまでの、未知のサンプル内の元素組成の解析に重要です。
  • X線励起により、微量元素の検出(特定の元素では 最低10ppm)や拡張されたX線スペクトル範囲(最大40 keV)、サンプル内のより深い場所の情報に対して、はるかに高い感度が得られます。

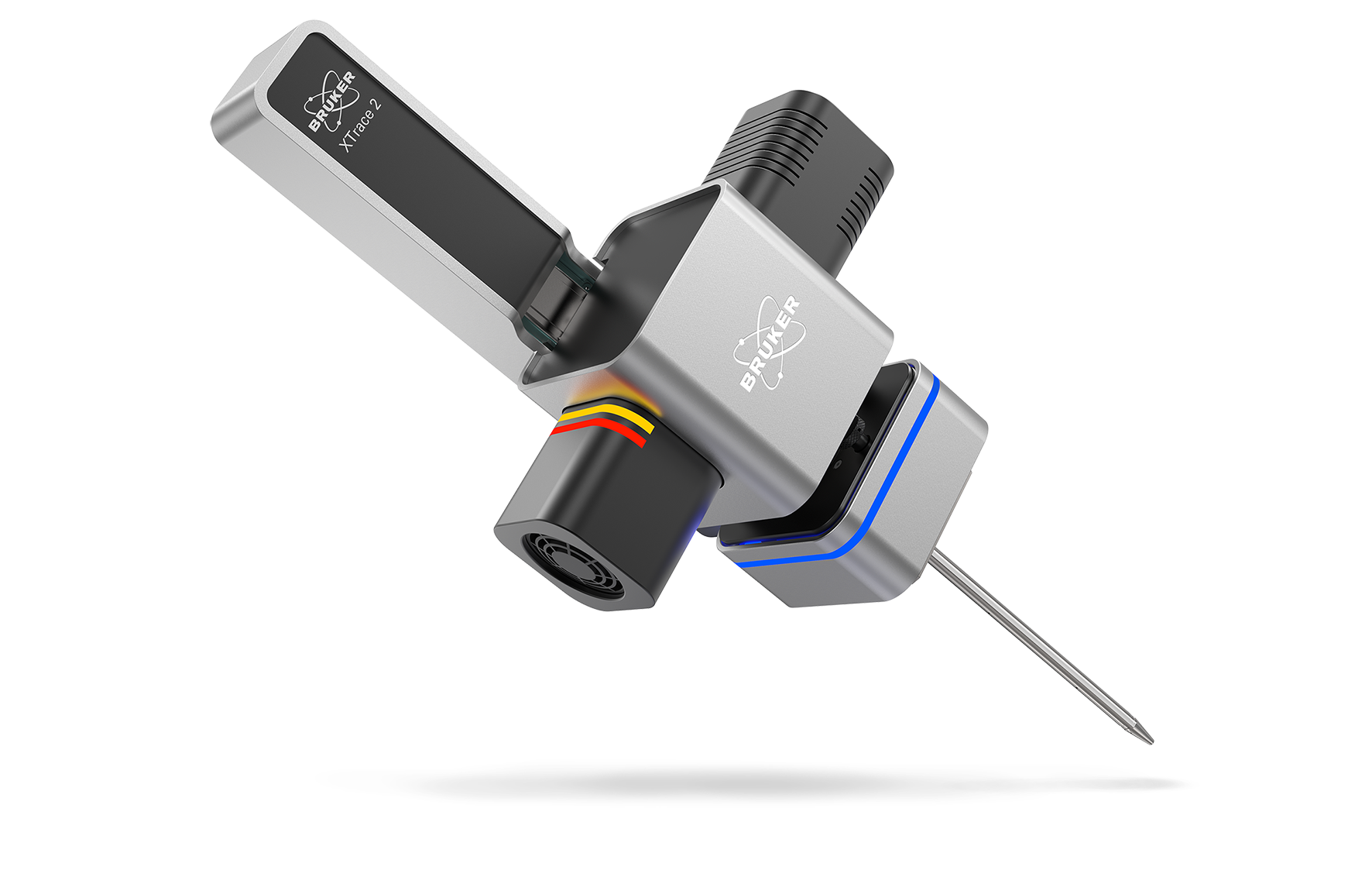

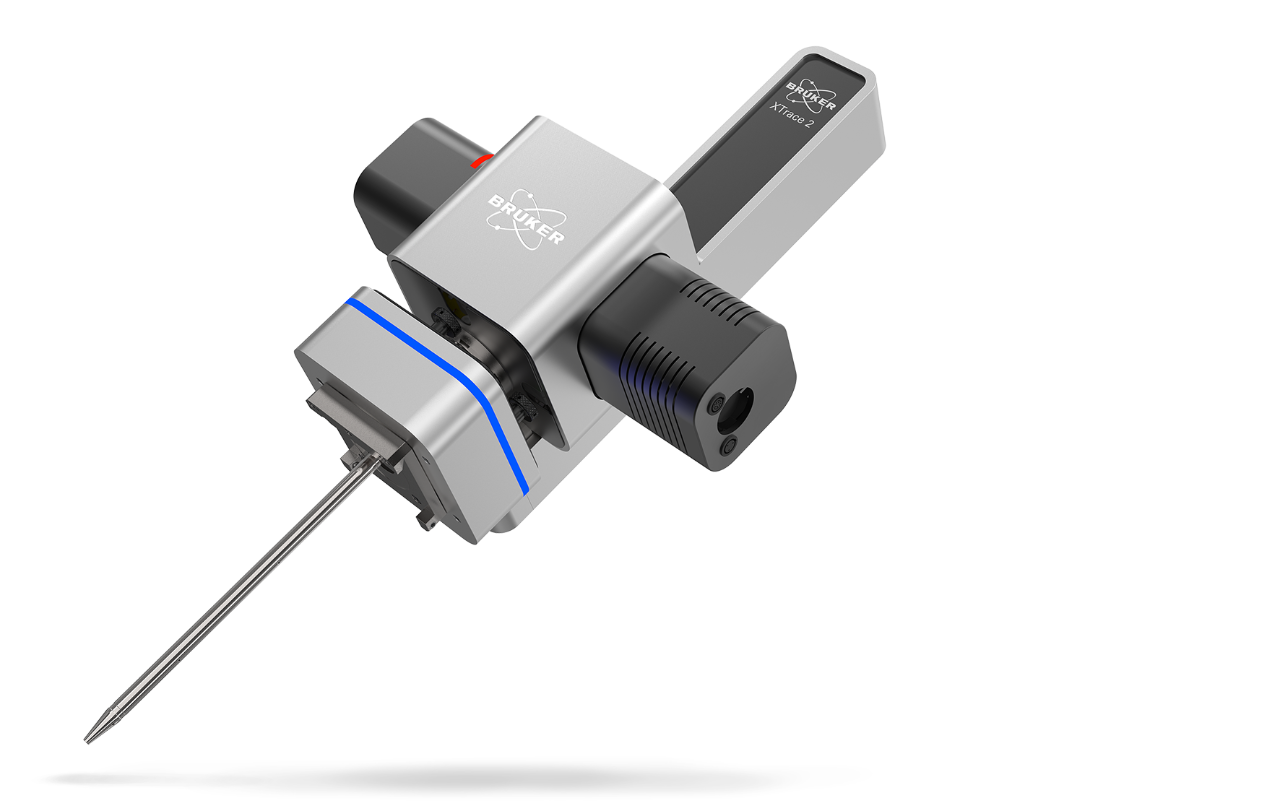

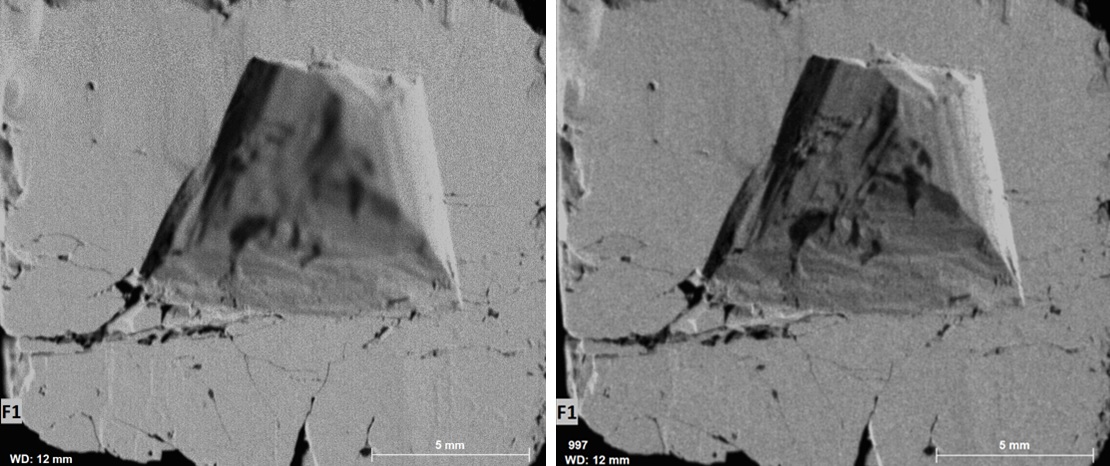

  • マイクロフォーカスのX線光学系とX線管により、高強度の効率で 30 μm の小さいスポットサイズが得られます。

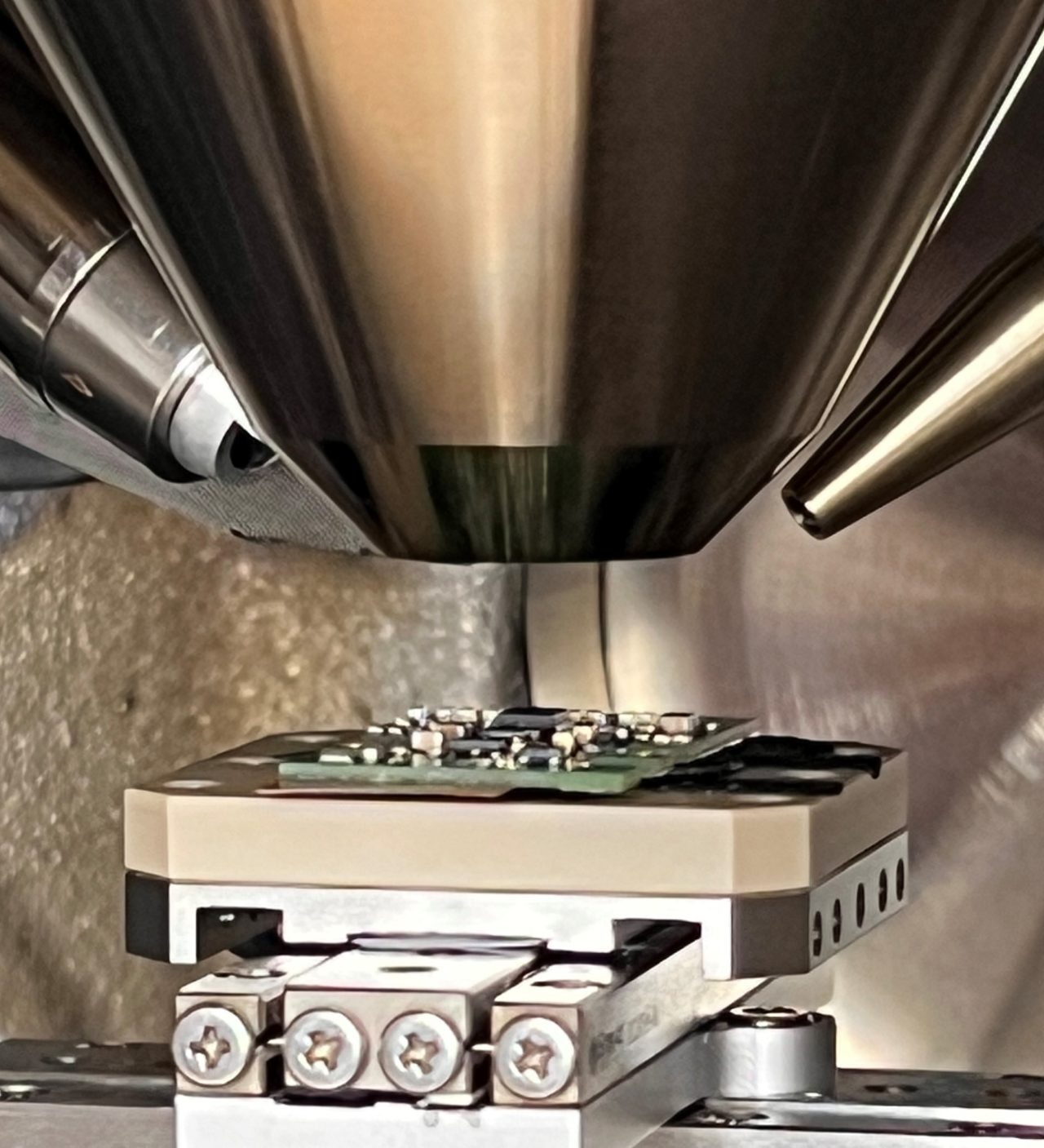

  • 既存のSEMステージの上に取り付けるために特別に設計されたモジュラー型ピエゾステージは 、大きな領域上に4 mm / 秒の速度での高速元素X線マッピングを可能にします。これにより50 x 50 mm 以上のサンプル サイズで X 線マッピング データを取得でき、軽元素のスペクトル データだけでなく、微量元素や高エネルギーの X 線データを迅速かつユーザーフレンドリーなワークフローで取り込むことができます。
  • より深い位置でのX線励起により、1nmの薄さから電子励起では不可能な 最大40μmまでの多層系の解析を可能にします。

利点

μXRFおよびラピッドステージによるSEM分析能力の拡大

  • 電子ビームとX線ビームのデュアルビームは、材料の特性評価のための新しい可能性を提供します - 両方のビームで同時にサンプルを調査します。
  • 同じ検出器を使用して同時に電子ビーム/μXRF取得し、軽元素のスペクトルデータだけでなく、微量および/またはより高いエネルギーX線データが得られます。
  • XTrace と ラピッド ステージ の両方が 、ESPRIT ソフトウェアにシームレスに統合されています。
  • EDSとμXRFの定量により、電子励起のより良い軽元素感度とXRFのより良い微量元素感度を組み合わせることによって、より完全なサンプル特性評価が可能になります。
  • 両方の世界からの利点を組み合わせるμXRFと電子ビーム励起による同時マッピング。μXRFによる重元素を使用して、電子ビームによる軽元素(CからNa)を励起します。
  • 分離されたピークと拡張されたスペクトル範囲により、複雑性が低く重なりが少ないため、高エネルギーのK線を観察することができます。
  • 最小のサンプル準備 – 導電性のサンプル表面や広範な研磨は必要ありません
  • 非標準および標準ベースの定量化

アプリケーション

μmスケールで低濃度レベルでも軽い要素と重い要素を組み込む

チリのエル・テソロ鉱山のエキゾチックCuサンプル。

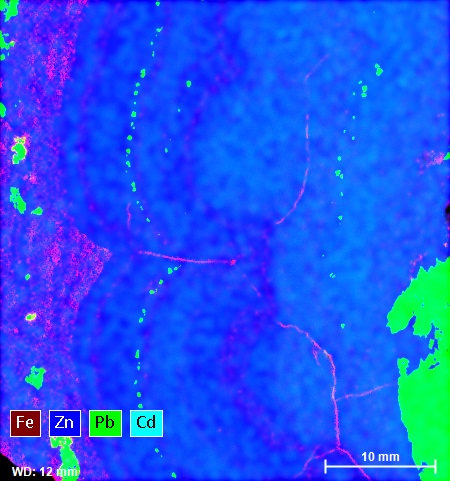

鉱物サンプルの大面積マッピング

新しいラピッドステージは、ミリメートル(mm)からセンチメートル(cm)スケールで大領域マッピングを可能にするように、SEM用に特別に設計されています。これは低倍率マッピングに関連するSEM X線強度の様々なアーティファクトを排除し、以前は不可能だったタイムリーな元素および鉱物学的情報を強化します。

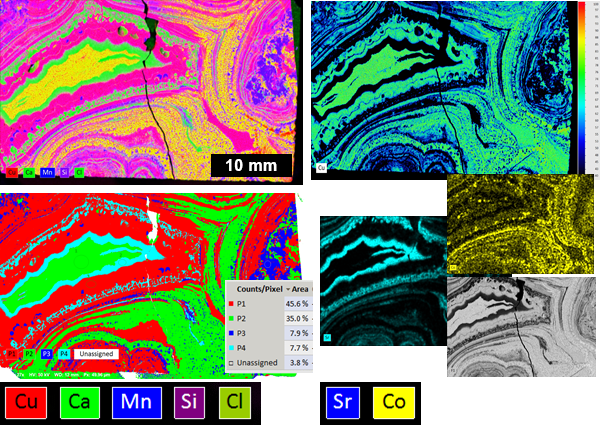

エキゾチックなCuデポジットサンプルの広いエリアマップ。

エキゾチックCuの堆積物における元素と鉱物の分布

サンプル内の元素変化を観察する能力は、地質学的プロセスと鉱床の起源を理解するために重要です。 SEMにμXRFを組み込んだデュアルソースシステムは、ppmスケールで多量元素や微量元素の広域な元素X線マッピングを可能にします。
ニュージーランドのカランガハケ金鉱山のサンプル。

デュアルソースによる探査と採掘のアプリケーション:Au含有エピサーマルサンプル

μXRFとSEMの組み合わせにより、センチメートル(cm)からミリメートル(mm)、マイクロメートル(μm)以下の、複数のスケールでサンプルを分析することができます。したがって、μXRFをSEMに追加することにより、SEMをデュアルソースシステムに変換することができます。つまり、電子ビームと光子ビームの2つの励起源があることを意味します。どちらの線源も個別、同時に使用して、サンプルのX線を生成し、同じEDS検出器を使って測定できます。
ダイヤモンドを持つエロジトの広い面積マップ。

マントル岩石学とダイヤモンドの源

ダイヤモンドを含んだニューランズキンバリー岩(南アフリカ、カープバールクラトン)のガーネットやスピネルを含むかんらん岩のSEM-XRF元素マップを示します。様々な元素の強度は、サンプルに存在する特定の鉱物を示しています。
土壌サンプルの広い面積マップ。

土壌中の汚染物質と毒素の同定

SEM-XRF を使用した広域マッピング (ハイパーマップ)は、形状像と観察されます。つまり、最小限のサンプル調製のみで、サンプルは劣化することなく直接分析することができます。これは、土壌の分析において、サンプルの状態を変えてしまうかもしれない取り付けや研磨、またはカーボンコーティングなどのあらゆるサンプル調製に関連します。
CIGS 構造

SEM μXRFによる薄膜分析

X線が物質を通過するため、蛍光X線(XRF)により層厚の決定が可能です。SEM上のμXRFを使用して、マイクロメートルスケールの空間分解能で、レイヤー解析(厚さおよび組成)が実現可能です。レイヤー解析は、ファンダメンタルパラメータ(FP)を使用した定量に基づいています。

アクセサリー

ラピッドステージ

ラピッドステージは、大きなサンプルエリア上で高速マッピングを行うSEMステージの上に取り付けることができます。
