电子显微镜分析仪

TEM QUANTAX EDS

用于STEM、TEM和T-SEM的能量分散X射线光谱仪

纳米级元素面分析

定量元素面分析

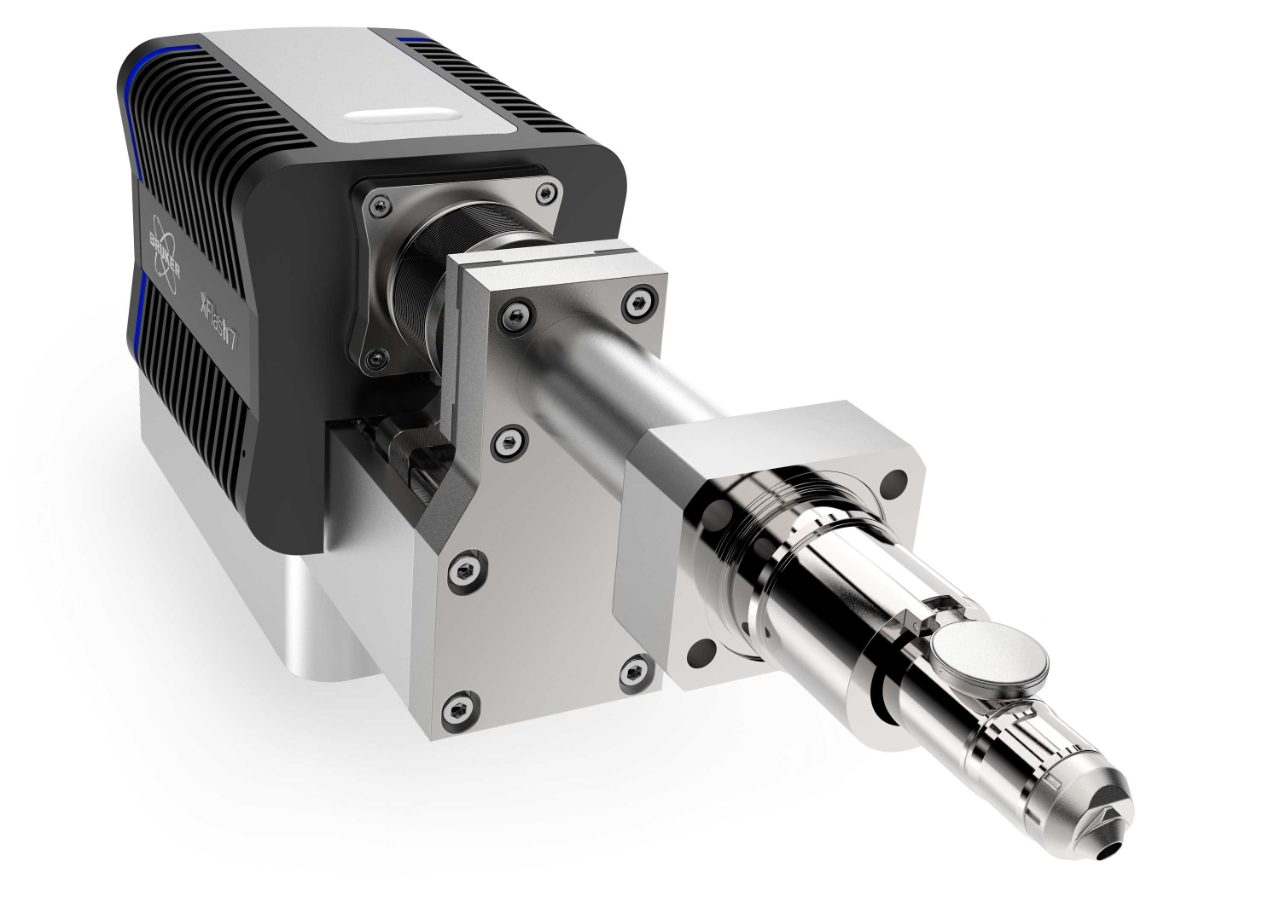

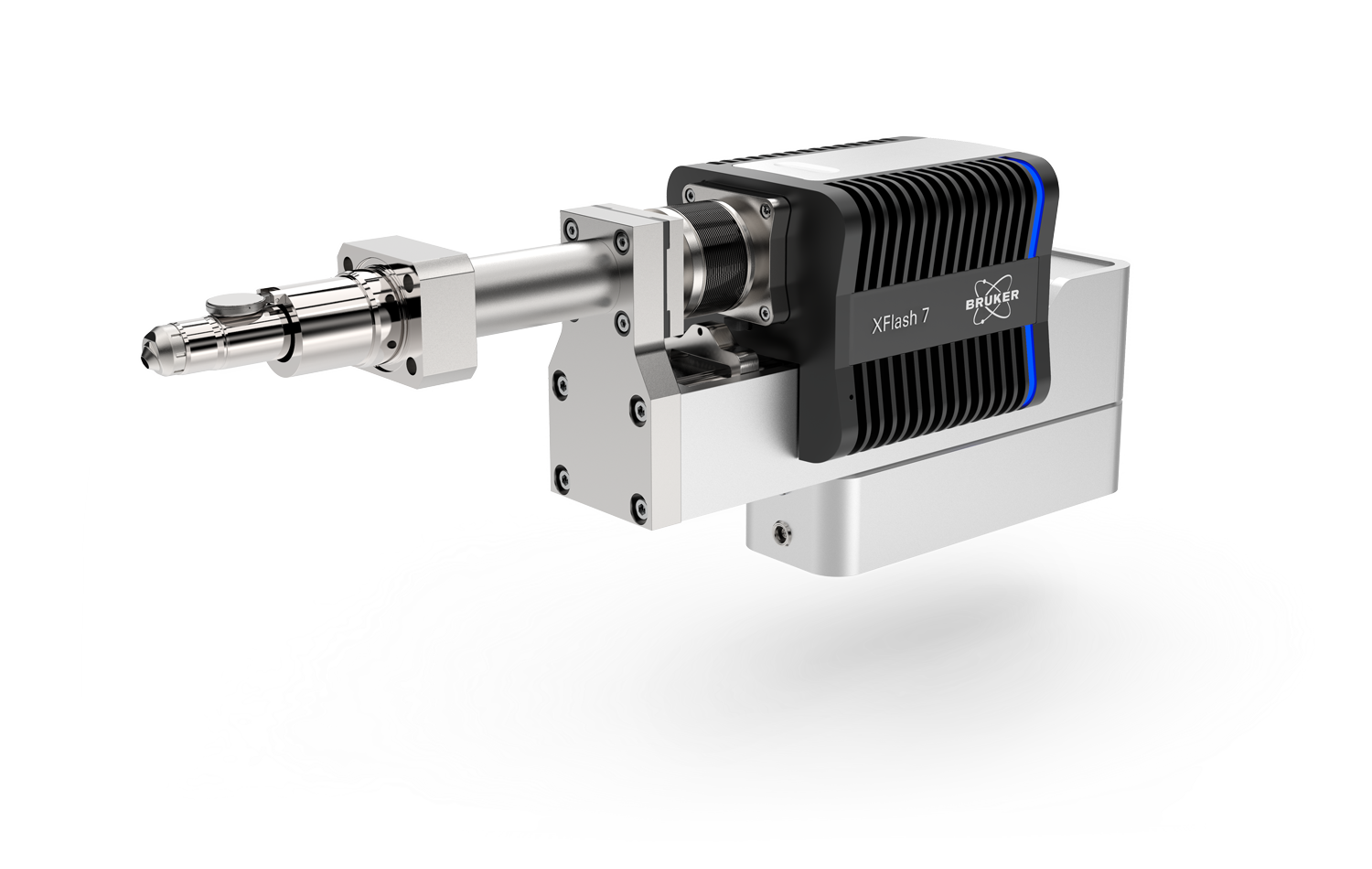

QUANTAX EDS for TEM

亮点

>15
TEM 中应用硅漂移探测器经验
EDS 探测器和电子器件专为快速、精确、可靠的数据采集而设计,即使在拥有原子分辨率的高端 TEM 中,也无需担心 EDS 对 TEM 性能的干扰。
80
keV
具有空前能量上限的元素识别与定量
由于 TEM 独有高能电子,因此应该采集更高能量的元素谱峰,用于定量 EDS 分析
原子
单个原子的识别和原子柱面分析
使用高固体角的 XFlash 6T 探测器,结合高端高亮度冷场发射球差校正 STEM,可以在几秒钟内识别单原子

TEM、STEM 和 SEM (T-SEM) 中纳米尺度的 EDS 元素面分析

清晰的多功能测量装置和细管径几何构型可确保在常规基础上快速可靠的采集 TEM EDS 数据。使用 HyperMap 或谱图获取高光谱成像,我们的软件保存每个像素的谱图和定量分析所需的所有元数据,用于之后的检测和处理。

  • 适合不同电子显微镜极靴类型的的 EDS 细管径设计和优化的EDS 几何构型确保了最大信号采集角和检出角
  • 有助于避免试样倾斜、吸收、阴影和系统峰
  • 无窗探测器可进一步提高检测效率,特别是在低能端,可用于轻元素和高核电荷数元素 L、M 和N 线系能量峰的检测
  • 默认模式下自动回缩和自定义可确保探测器更长的使用寿命和更丰富的实验应用
  • EDS 可用于原位实验,具有不断变化的数据流,比如高温实验
  • 全面的软件套件 ESPRIT,可用于在线和离线的数据分析

优势

在线和离线的 TEM EDS 软件

TEM 的 QUANAX EDS 包含一个灵活和透明的分析软件包 ESPRIT。元素面分析、HyperMap 或频谱图像以及生成定量元素面分析可使用默认和用户可调的方法设置,允许用户快速、全面地挖掘样品数据。有标样和无标样的定量分析用于谱图、选区分析、线扫描和元素面分析,以及基于 PCA 的物相分析和自动统计颗粒物分析。

  • 带个人硬件密钥和/或 LAN 选项的离线分析软件,用于学生或实验室网络
  • 开放透明的用户界面:您看到的就是您得到的
  • 清除定量例程的设置、可修改和保存/重新加载 EDS 数据定量方法
  • 电子透明试样有两种定量方法:Cliff-Lorimer 和Zeta 因子法
  • 理论的 Cliff-Lorimer 因子可以计算任何电压,包括SEM(SEM 中的 TEM)上的低电压,它基于一个大型的稳步更新的原子数据库
  • 使用标准试样轻松对实验的 Cliff-Lorimer 和 Zeta 因子进行软件引导校准
  • 标样未涵盖的 Zeta 因子可以使用现有的 Cliff-Lorimer 因子进行计算
  • EDS 谱图背景模型的选择:薄样品物理模型,数学模型,厚样品物理模型
  • 报表生成和打印格式设置

应用

您的分析挑战是什么?

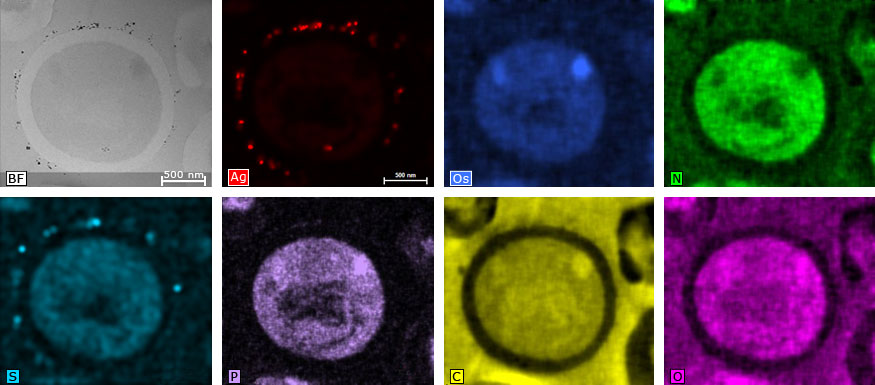

酵母细胞的明亮场图像和单元素图

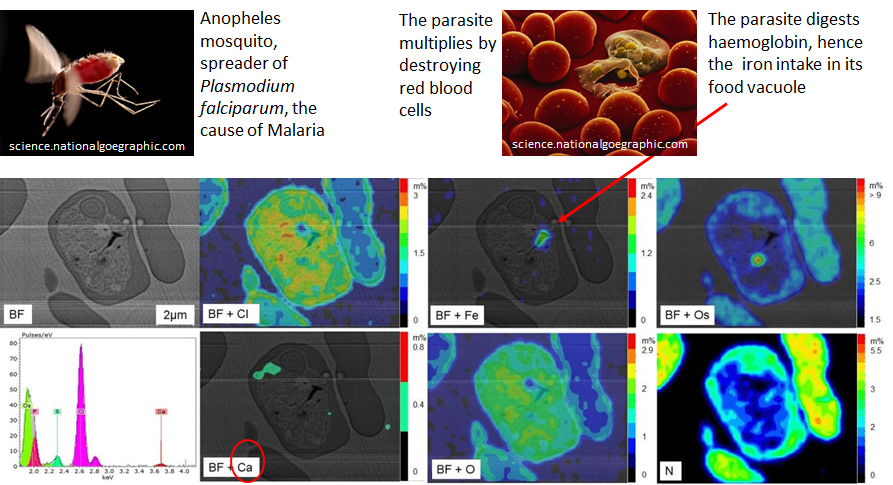

生命科学领域的 EDS

对于同时确定材料中的多种元素的要求,使用S/TEM 中的 EDS 技术尤为合适。相当多 EDS 在生命科学应用就是基于这个要求。

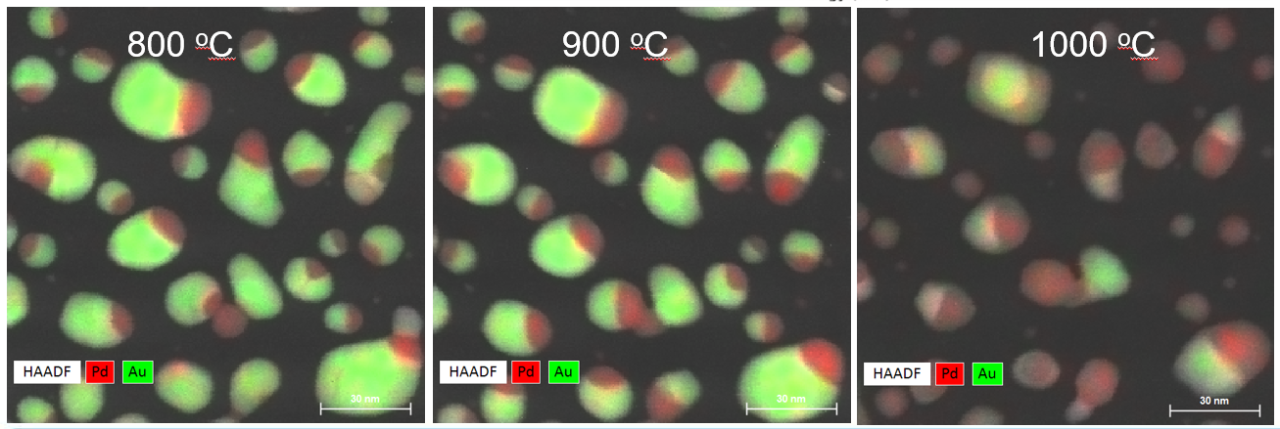

In-situ element map

In-situ Element Mapping at Elevated Temperatures

The use of heating holders, or any other in-situ reaction cells, which are suitable for electron microscopy and EDS, allows to monitor the effect of materials treatment in-situ or in-operando in the electron microscope. This means that information on changes in structure and element composition is available qualitatively and quantitavely with high spatial resolution.
酵母细胞的明亮场图像和单元素图

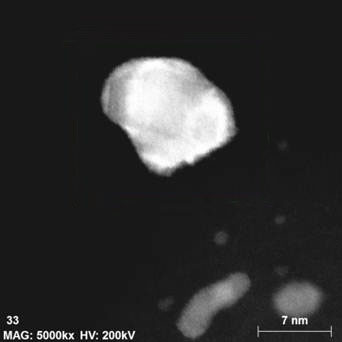

Pd-Pt 核壳结构颗粒的定性和定量面分析

核壳颗粒在纳米技术中发挥着越来越重要的作用,特别是在催化中。本应用示例展示 Pd-Pt 核壳结构颗粒的元素分布图。

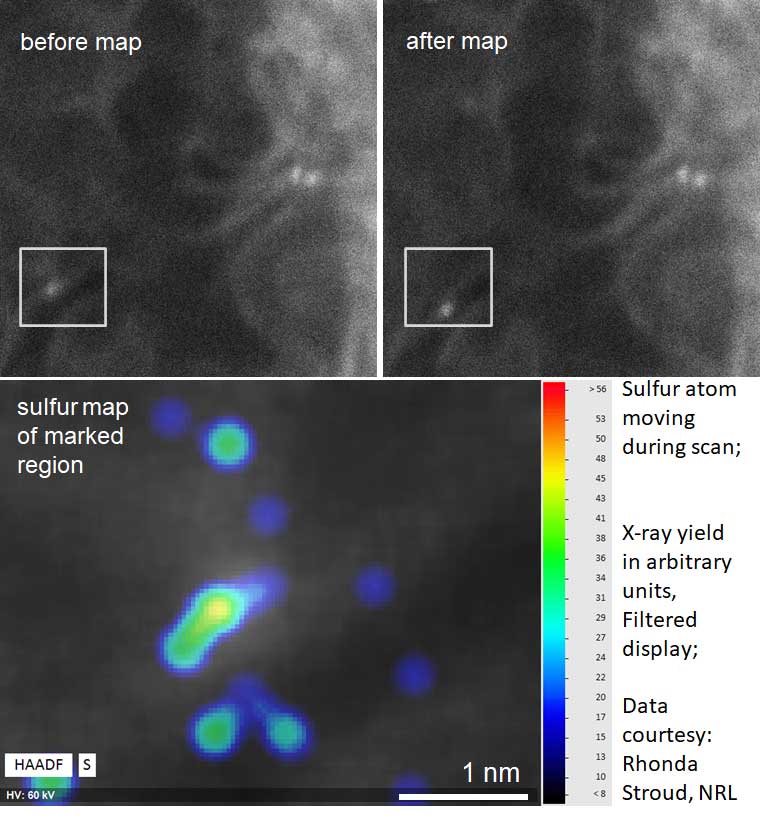

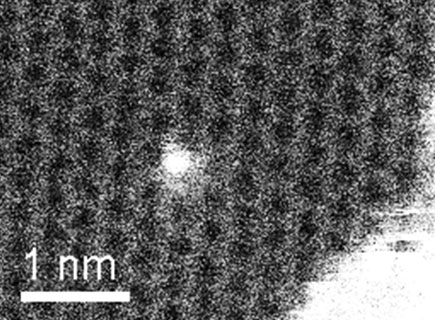

石墨烯中的单硅原子

在石墨烯上识别单个原子

获得单个原子的光谱不仅是EDS的最高艺术,而且可以提供有关特定元素X射线激发特性的宝贵新信息。

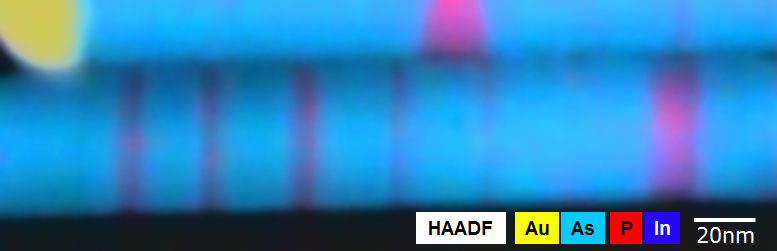

纳米线EDS光谱,显示Au和P的去卷

纳米线的化学特性

纳米结构,如纳米线,纳米棒,以及功能纳米车,对纳米技术的各种应用越来越重要,合适的纳米材料还可以实现纳米电子学或药物在人体中的输送。

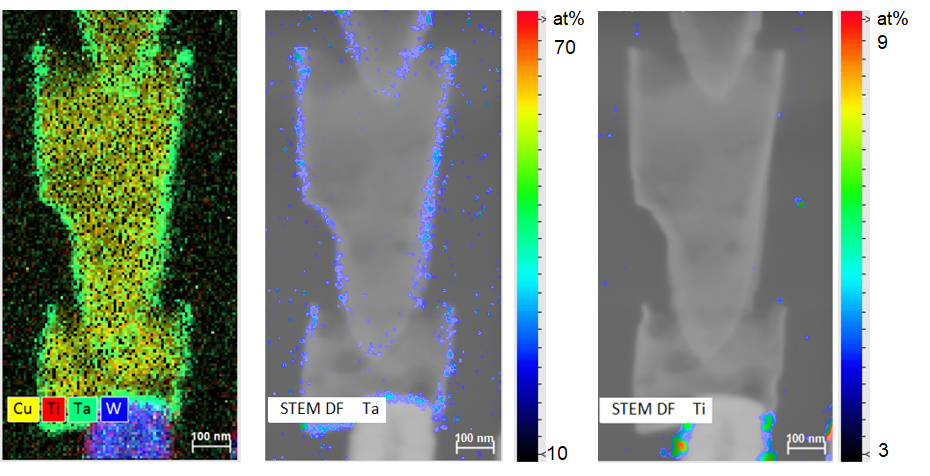

互连结构的高角度环形暗场图像

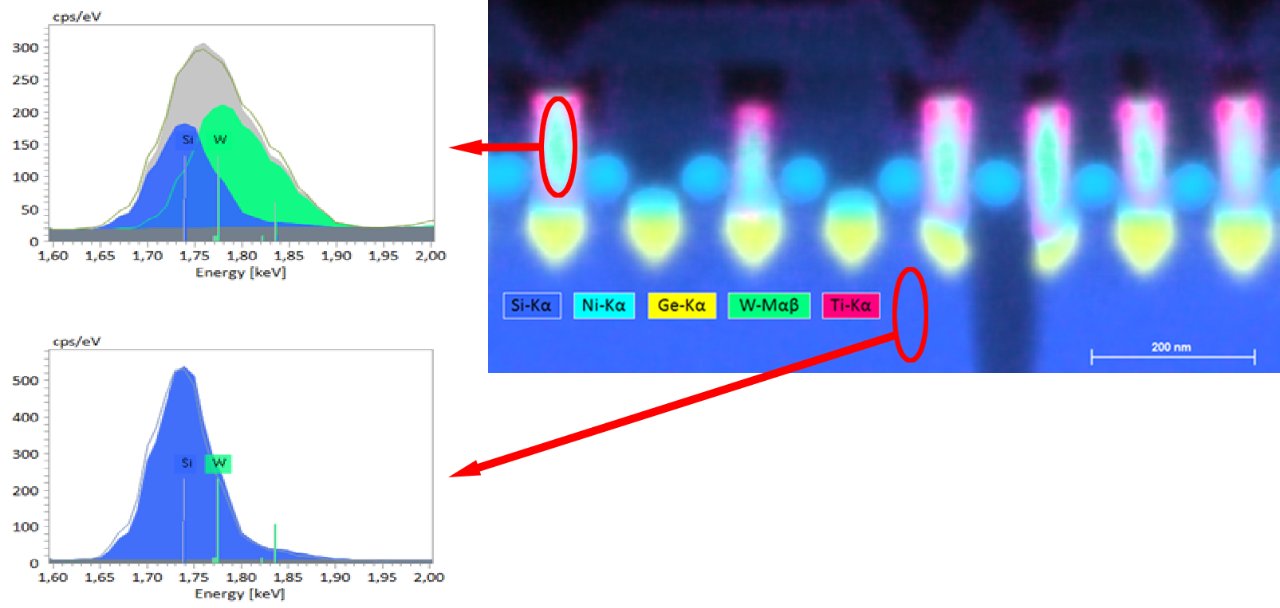

半导体内连结的化学成分表征

搭载在STEM 上的标准 30mm2 的芯片面积能量分散 X 射线光谱仪 (EDS 或 EDX)可在几分钟内提供具有纳米级分辨率的元素面分析。原因是,由于布鲁克的细管径设计,探头足够小,可以尽可能地接近试样(高固体角)和高于试样(高检出角)。后者有助于避免阴影效应和X射线在材料内部的吸收损耗。
