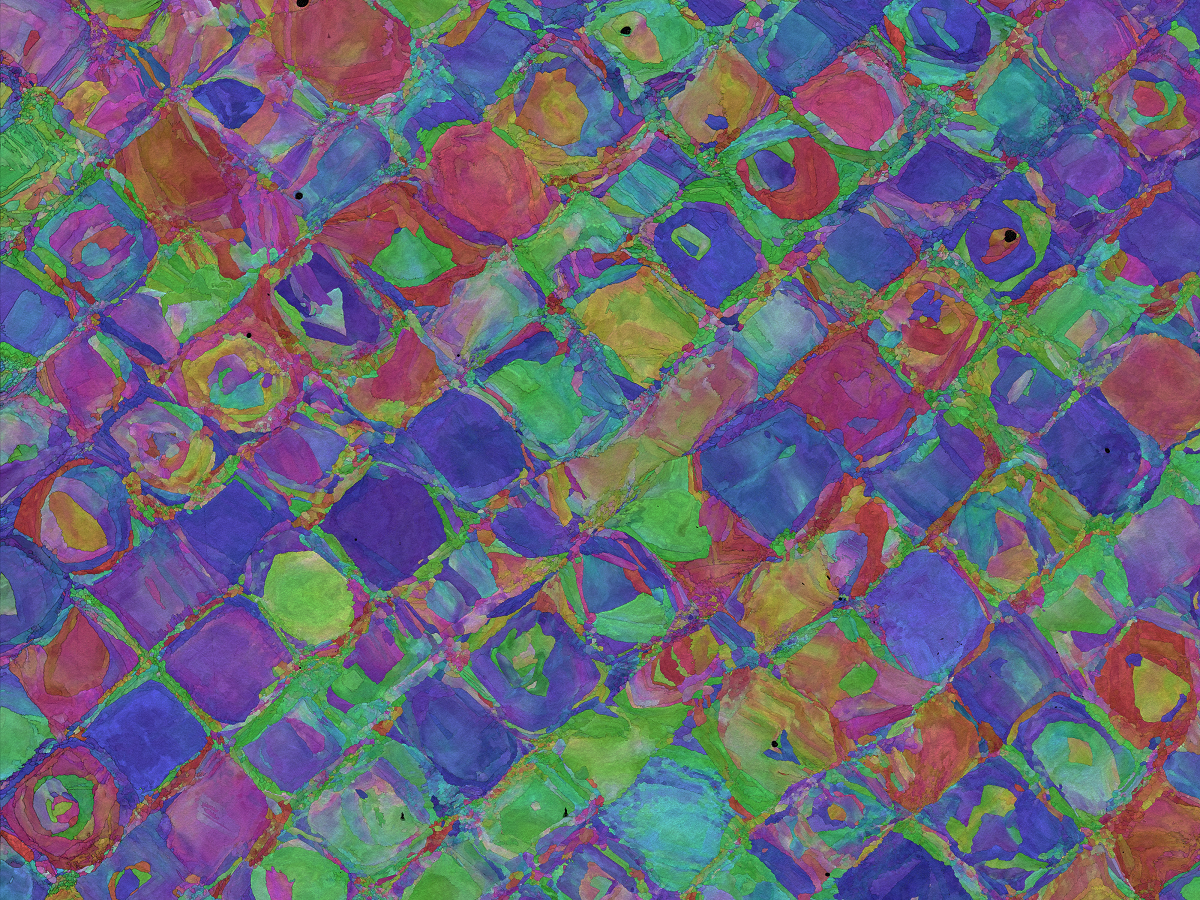

積層造形サンプルのEBSDマップ EBSD map from material processed via additive manufacturing
積層造形サンプルのEBSDマップ EBSD map from material processed via additive manufacturing

EBSD検出器

適切な検出器選択でEBSD測定をレベルアップ

ブルカーのQUANTAX EBSDシステムとQUANTAX ED-XSシステムではさまざまなEBSD検出器が選択可能です。低加速電圧での超高速分析、普段使いの導入しやすいモデル、TKDやFSE/BSEイメージング - それぞれに最適なEBSD検出器が揃っています。

ブルカーのすべてのEBSD検出器 - eWARP、eFlash XS、eFlash FS、ARGUS をご覧ください。

最適なEBSD検出器の選択でご不明な点がございましたらお問い合わせください。

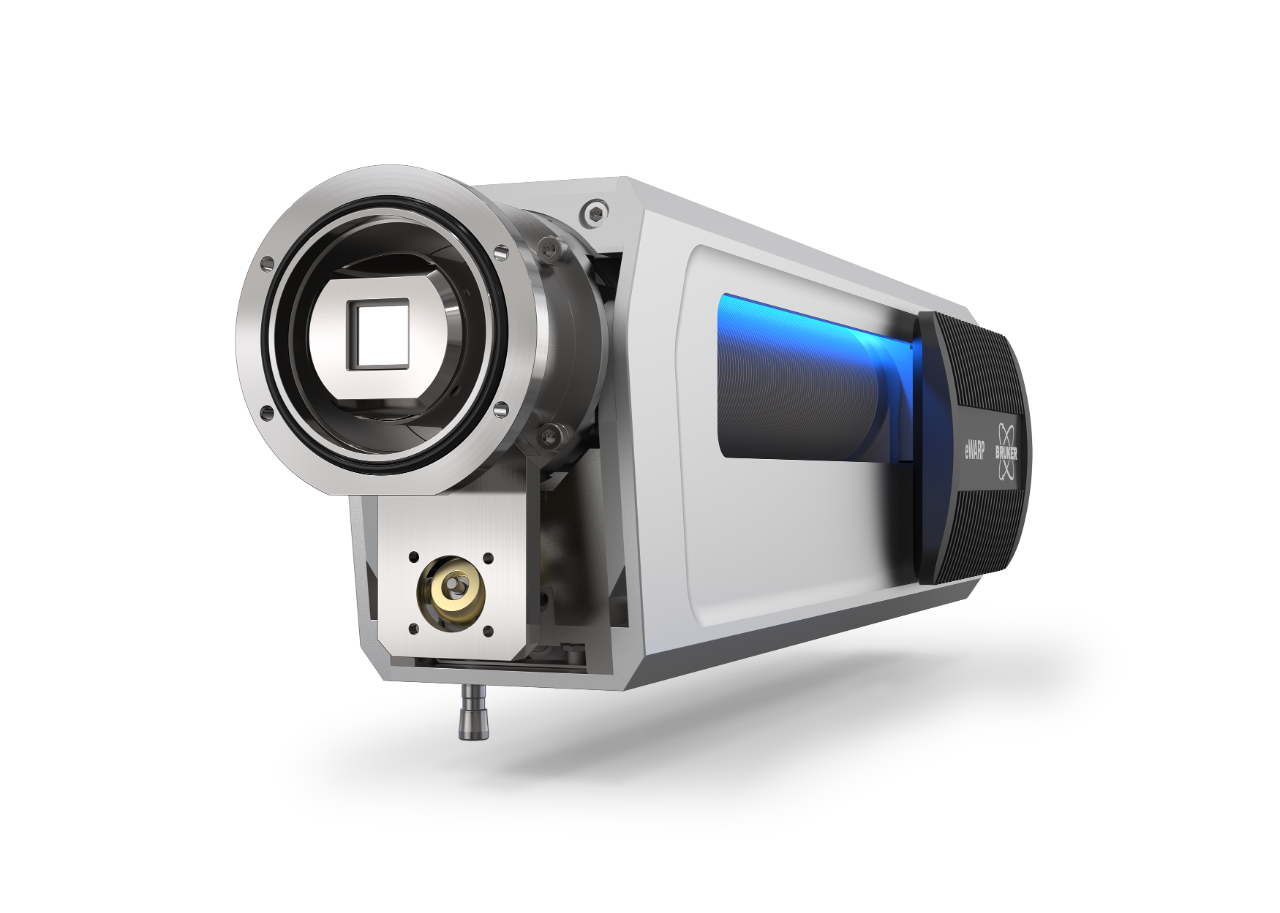

eWARP - 超高速・低加速電圧EBSDのための直接電子検出

eWARPは超高速・低加速電圧EBSDを新標準にする革新的EBSD検出器です。

独自設計の直接電子検出型センサを備え、市場を圧倒的にリードする検出効率を達成し、まったく新しいレベルの高速・高解像度イメージングを実現します。

eWARPでEBSDの新時代をご覧ください。

eWARP - the revolutionary new EBSD detector that works via direct electron detection.

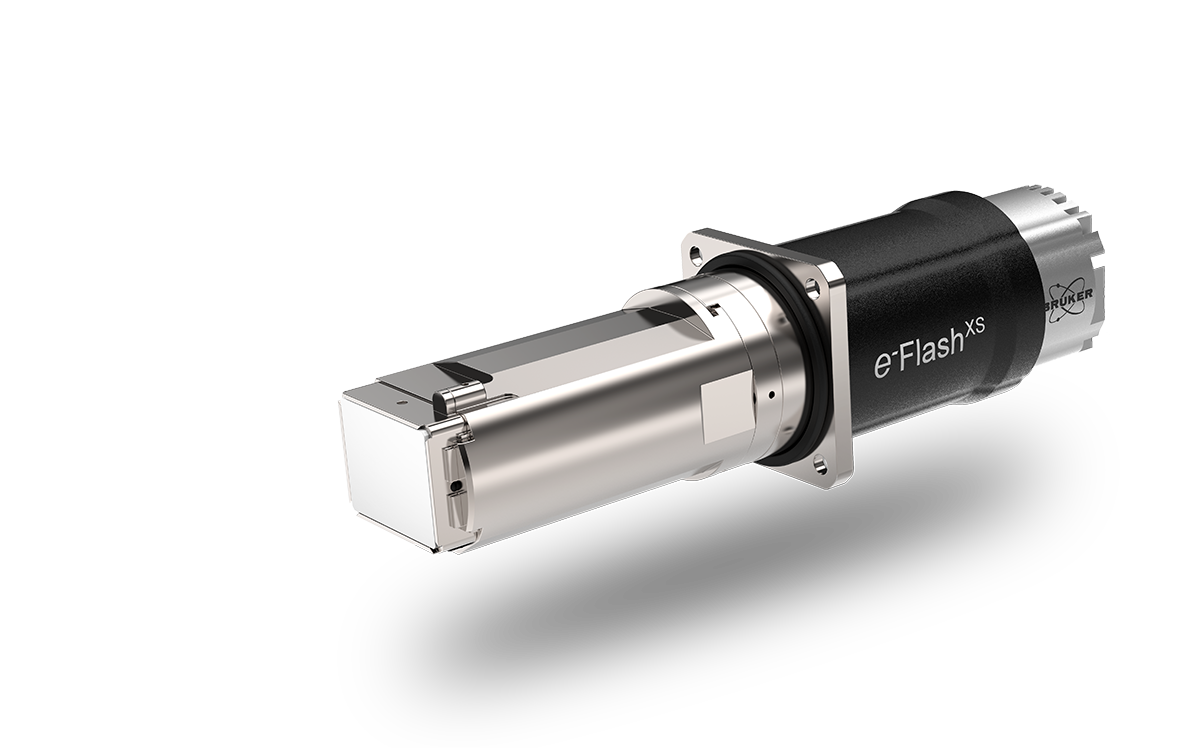

eFlash XS - 小型SEMで手の届くEBSD分析を

eFlash XSは卓上・小型SEMへの取り付けに最適なコンパクトタイプのEBSD検出器です。

省スペースで合理的なデザインは日常的な電子線後方散乱回折(EBSD)測定に最適で、シンプルな構成にも関わらず信頼できる結晶学的データが得られます。使いやすさを重視したeFlash XSで、実用的なEBSD分析が手の届くものになります。研究・産業などの用途を問わず、日常的な材料分析において現実的な選択となります。

The eFlash XS is an EBSD detector in a compact package, designed for integration with desktop SEMs.

eFlash with OPTIMUS 2 - オンアクシスTKDでのナノ材料分析

eFlash検出器OPTIMUS 2ヘッドの組み合わせはナノ材料の高空間分解能分析のための先進のEBSD検出器です。

オンアクシスTKDでは高いパターン品質が得られ、ナノスケールの複雑なサンプルでも正確な分析が可能です。微細結晶粒構造、薄膜、その他の難易度の高いサンプルの分析に最適な検出器です。

eFlash EBSD detector with OPTIMUS 2 head for on-axis TKD.

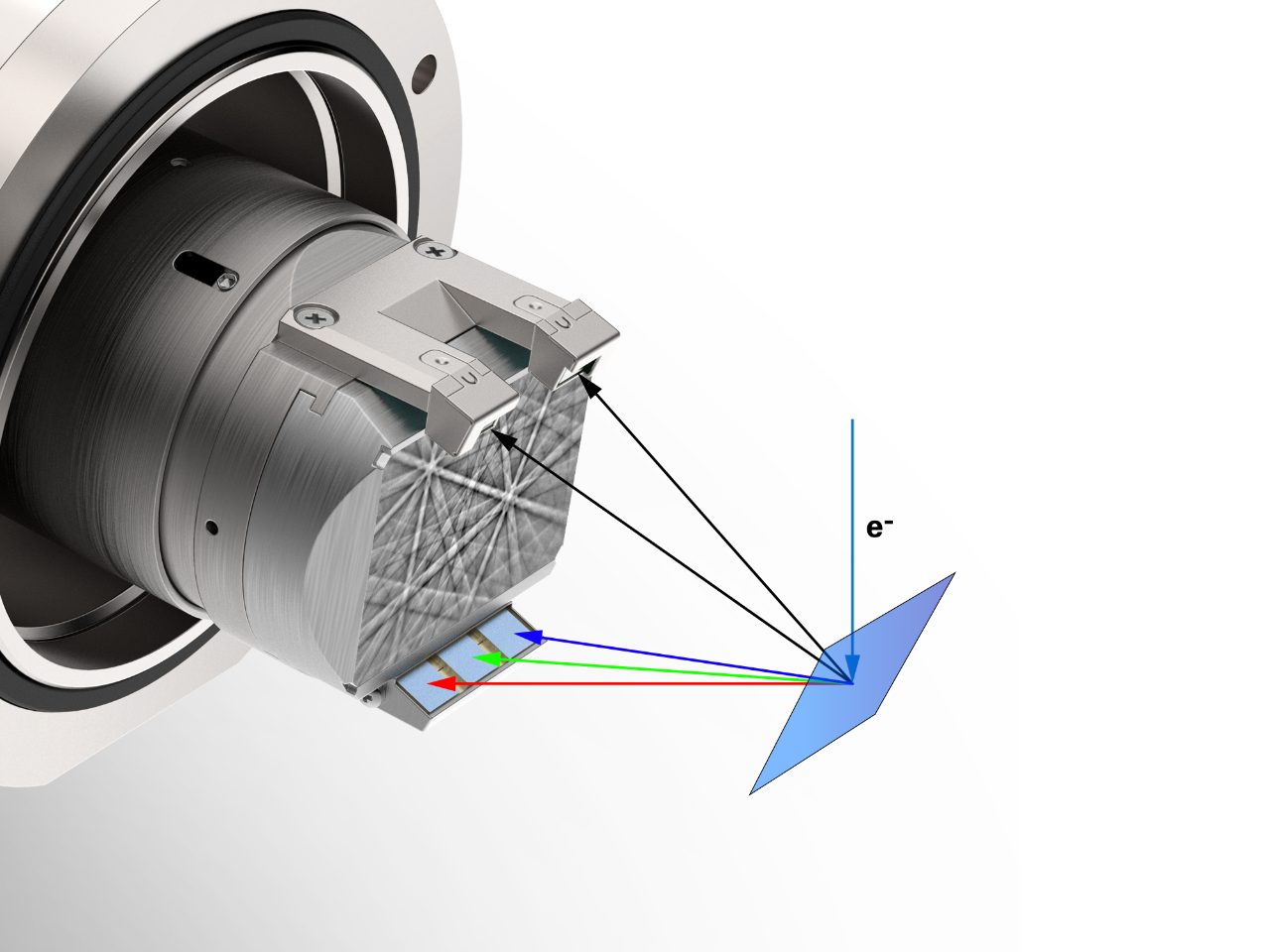

eFlash with ARGUS - 先端材料分析のためのFSE/BSE イメージング

ARGUS 検出器オプションeFlash検出器に追加することで、FSE / BSEイメージングが可能になります。

ARGUS検出器は前方散乱電子 / 後方散乱電子を効率よく検出できるよう設計され、サンプルの表面凹凸や組成変化を詳細に記録することができます。最新のセンサ技術と堅牢な電子回路を組み合わせ、高いコントラストでの高速測定が可能です。

ARGUS detector head for FSE/BSE imaging on the eFlash detector.

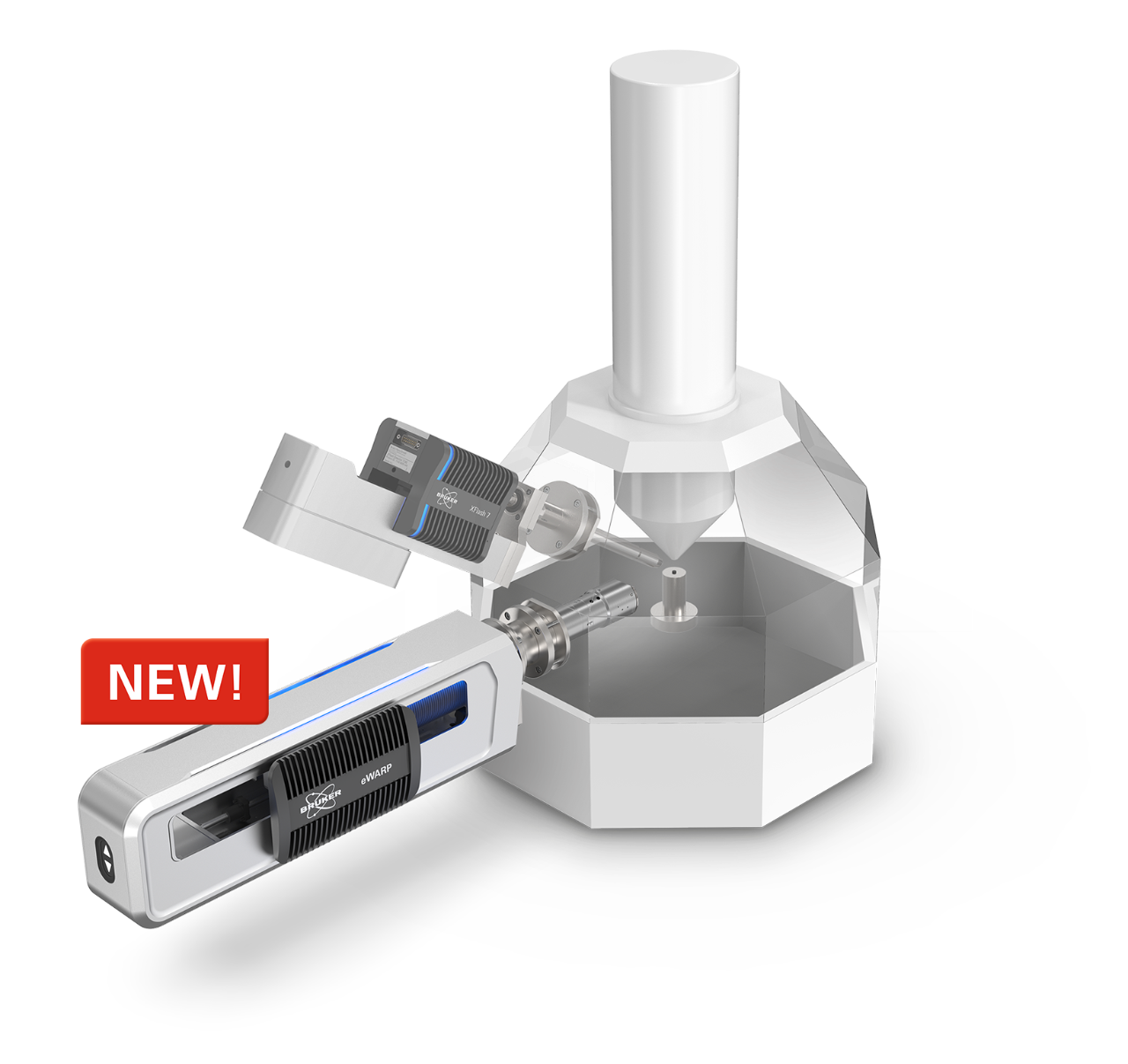

QUANTAX EBSD システム

QUANTAX EBSDはSEMでのEBSD測定に必要なすべての要素を完備した分析システムです。

QUANTAX EBSD システム構成:

  • eWARP検出器またはeFlash検出器
  • ESPRIT 測定・解析ソフトウェア
  • オンアクシスTKD用OPTIMUS 2 検出器ヘッドオプション
  • ARGUS FSE/BSE検出器オプション
QUANTAX EBSD - A complete analytical system for EBSD, including an EBSD detector, hardware and sofware.
