Решения для полупроводниковых производств

Технологическое оборудование и метрологические решения для уже работающих и новых полупроводниковых производств

Метрологические решения для полупроводниковых производств

Подразделение Bruker Semiconductor разрабатывает, производит, реализует и сопровождает метрологические решения для тонкопленочных материалов, построенные на основе инновационной, бесконтактной и неразрушающей рентгеновской технологии. После присоединения к Bruker компании Jordan Valley Semiconductors, известной непревзойденным уровнем глобальной сервисной поддержки и обслуживания, 75% из 25 ведущих производителей проводников доверяют метрологическим инструментам Bruker для интерфейсного и серверного использования, включая собственную разработку тонких пленок нового поколения. Следуя принципам новаторства и технологического лидерства, компания Bruker постоянно совершенствует метрологические решения и уже удостоилась многочисленных наград и признания в отрасли.

В самых разных областях, от характеризации тонкопленочных материалов КС до анализа полупроводниковых подложек и обнаружения дефектов, системы Bruker выполняют анализ моделей и аппроксимацию. В полном объеме поддерживаются методы измерения HRXRD, XRR, WA-XRD и XRDI, благодаря чему исследователи, инженеры-технологи и разработчики получают абсолютно новые возможности. Будь то производитель полупроводников и пленок КС, опытно-конструкторский центр или академия либо НИИ промышленных материалов, Bruker всегда может предложить индивидуальное решение для ваших метрологических требований.

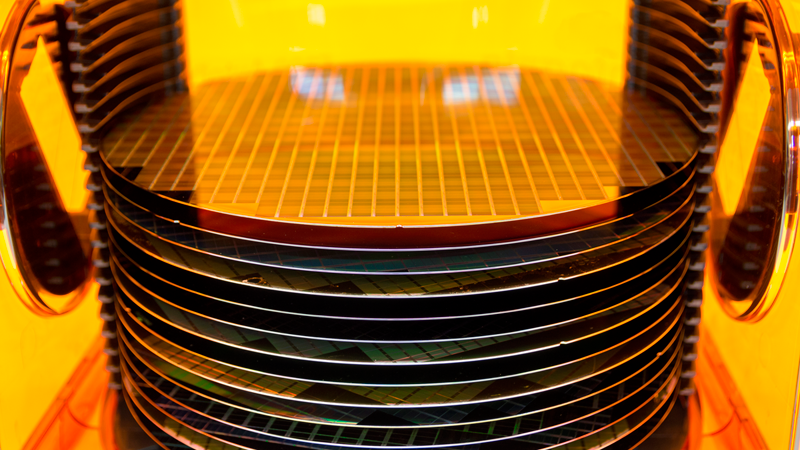

Automated-AFM

Automated AFM Metrology

Automated AFM metrology solutions reliably measure surface roughness, chemical mechanical planarization (CMP), and etch-depth features

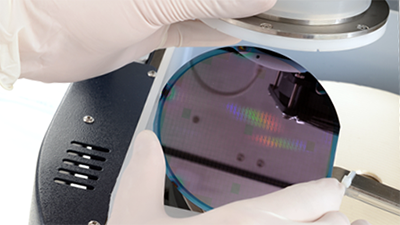

Wafer being cleaned with crygenic CO2 process

Cryo Dry Cleaning

Cryogenic CO₂ Cleaning Systems remove contaminants and residues from wafers and electronic devices

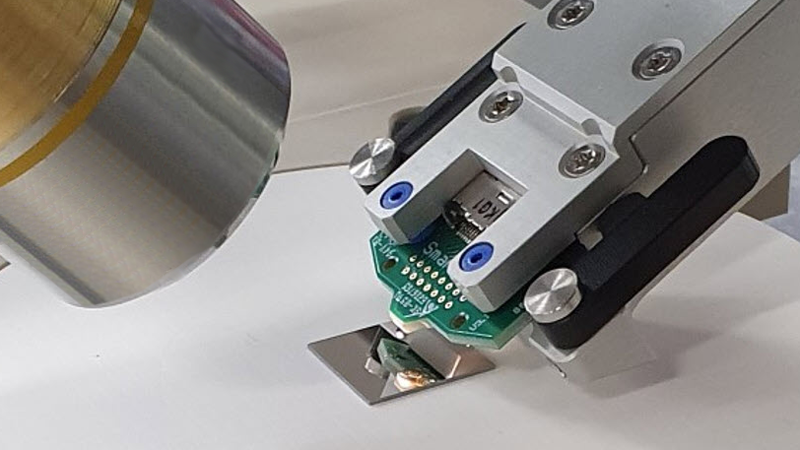

SmartProber during measurement on silicon wafer

Current-In-Plane Tunneling (CIPT)

Current-In-Plane Tunneling is a very fast and cost effective method to characterize Magnetic Tunnel Junctions (MTJ’s).
Nanomechanical-Metrology-Tools-Teaser-BRUKER

Nanomechanical Metrology Tools

Automated metrology solutions deliver high-speed, high-resolution, highest-sensitivity mechanical property and/or interfacial adhesion measurements

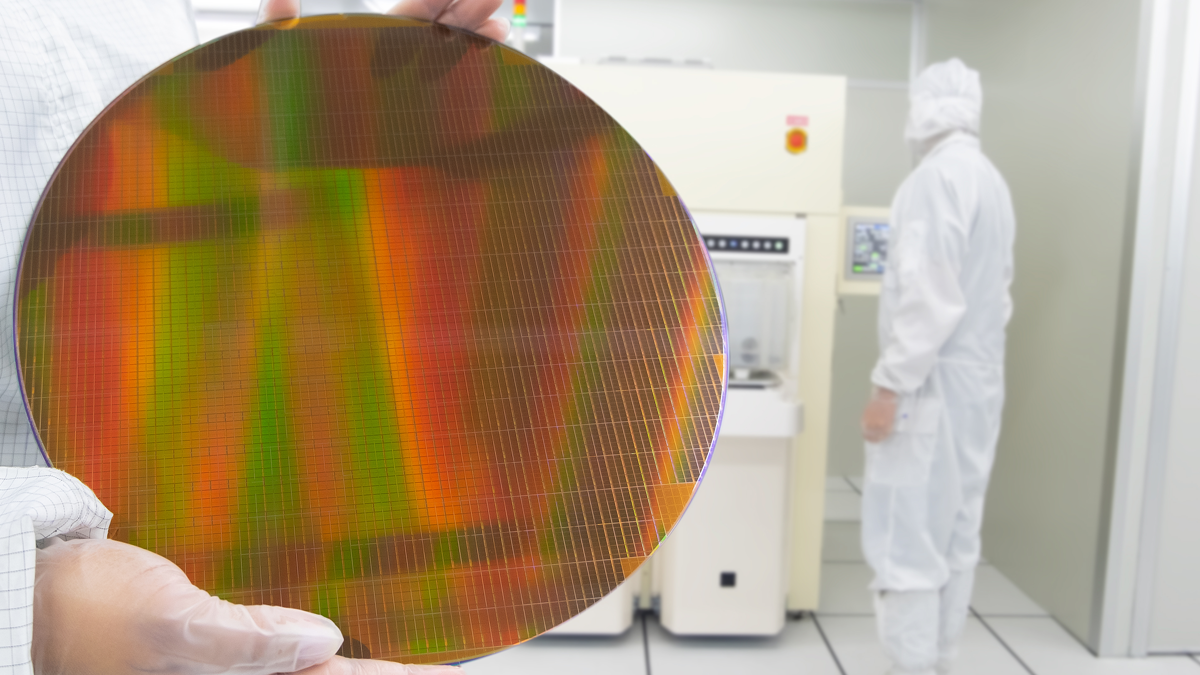

photomask-repair

Photomask Repair

Precise, accurate photomask repair systems address the critical production issue of controlling pattern defects on high-end photomasks
Stylus Profilometers

Stylus Metrology

Surface roughness characterization, step height measurements, and film stress analyses

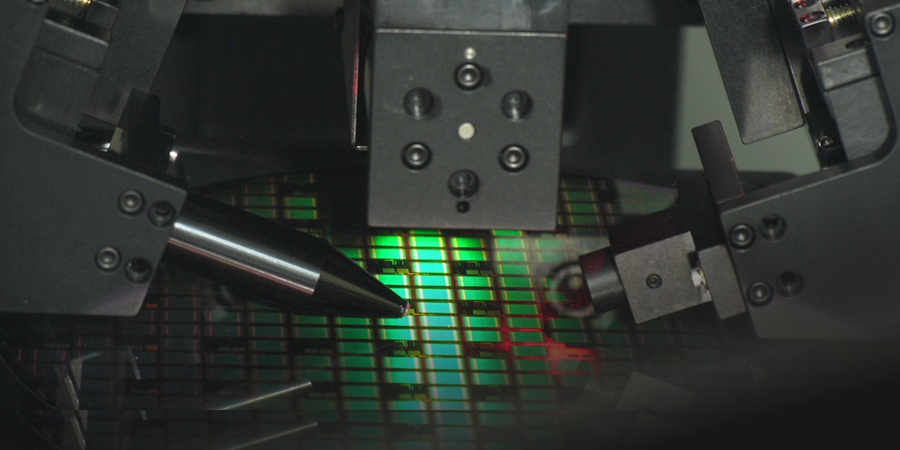

OVERVIEW-filmtek

Film Thickness and RI Semi Metrology

Specialized thin film metrology systems for wafer and CD metrology, designed to meet requirements not measurable with conventional equipment
Electronic-circuit-board-futuristic-server-code-teaser-STOCK

White Light Interferometry

Advanced WLI profilers provide robust metrology-based inspection for advanced packaging applications
TriboLab CMP Tribometer and Mechanical Tester

TriboLab CMP

R&D-scale process and material characterization system for wafer polishing processes

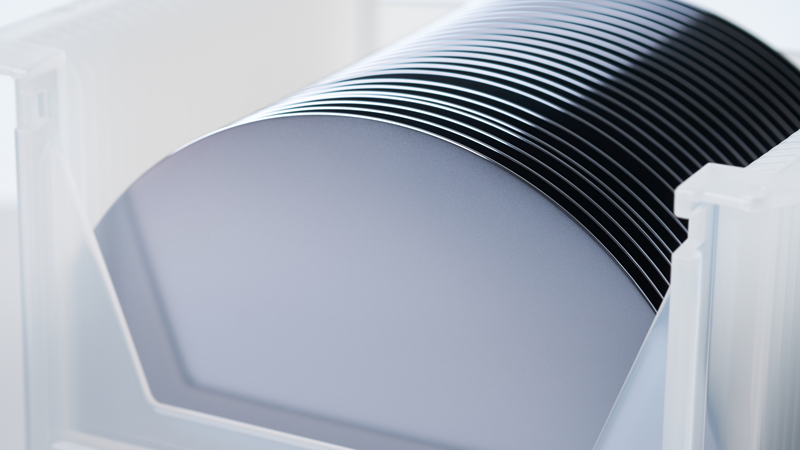

clean-bare-wafers-teaser

X-Ray Defect Inspection

Bruker defect detection systems detect crystalline defects, such as cracks, slip, dislocations, and micropipes on single-crystal substrates
close-up-of-patterned-wafer-teaser

X-Ray Metrology for Compound Semi

Diverse x-ray metrology systems deliver high-quality QC monitoring and detailed R&D analysis of epi-layer films
Silicon-patterned-wafer-teaser

X-Ray Metrology for Silicon Semi

Non-destructive x-ray metrology solutions for thin-films identifying substrate defects and performing front end of line control of epi films and high-k dielectrics, as well as analyzing metal films and wafer-level packaging bumps

Support

How Can We Help?

Bruker partners with our customers to solve real-world application issues. We develop next-generation technologies and help customers select the right system and accessories. This partnership continues through training and extended service, long after the tools are sold.

Our highly trained team of support engineers, application scientists and subject-matter experts are wholly dedicated to maximizing your productivity with system service and upgrades, as well as application support and training.
